Как сделать строительные леса своими руками: как собрать, с размерами и фото

Назначение и общее описание инвентарных лесов

Рост человека позволяет работать на участках с максимальной высотой 2 метра, поэтому для выполнения работ на более высоких участках необходимы леса или подмости.

Строительные леса

Строительные леса собираются на месте и могут образовывать пространственные конструкции с единой структурой на любой необходимой высоте. Они обеспечивают пространство для людей, рабочих материалов или инструментов. Конструкция должна быть максимально прочной, устойчивой и безопасной.

После завершения работ их можно быстро демонтировать и перевезти на другой объект или место хранения, что требует возможности их быстрого монтажа или демонтажа. Использование термина «инвентарный» указывает на официальное происхождение конструкции, изготовленной в соответствии со всеми требованиями ГОСТа и нормами безопасности.

Две основные вариации

При возведении зданий и сооружений могут использоваться два типа строительных лесов:

• Инвентарь;
• Без инвентаризации.

Последний тип используется строителями относительно редко. Такие леса изготавливаются в соответствии с произвольными чертежами. Согласно правилам, их можно использовать только с разрешения главного инженера. Кроме того, этот тип лесов нельзя устанавливать для работ на высоте более четырех метров.

В случае неинвентаризированных (самодельных) конструкций, конечно, должны быть проведены все необходимые расчеты, касающиеся прочности, допустимой нагрузки и т.д. Если при выполнении какой-либо деятельности на таких лесах произойдет несчастный случай или погибнет работник, руководство компании может быть приговорено к лишению свободы по статье 143 Уголовного кодекса Российской Федерации.

Поэтому самодельные леса используются строительными компаниями очень редко и только в особых случаях. Гораздо чаще этот тип лесов используется при строительстве сооружений и зданий.

Где используются инвентарные леса?

Основная область применения инвентарных лесов — наружные фасадные работы. Его также можно использовать внутри помещений для отделочных работ в высотных помещениях и холлах. Используется для отделки стен или потолков, при проведении ремонтных работ, реконструкции и ремонта. Рукоятки для такого вида работ на большой высоте активно используются в:

• судостроение;
• нефтяная промышленность;
• шоу-бизнес;
• в качестве строительных лесов или несущей опалубки.

Использование строительных лесов при строительстве аэропортов

Размеры алюминиевых трубчатых лесов

Наиболее распространенным типом является якорь на основе металлических трубок. Этот тип является самым надежным, недорогим и ремонтопригодным. Размеры трубчатых лесов зависят от их конструкции, которая бывает нескольких разновидностей.

Инвентаризационные характеристики рамных строительных лесов:

Параметр/бренд	LRSP-30	LRSP-60	LRSP-100
Диаметр трубки, мм	42	42	48
Толщина стенки трубы, мм	1,5	2	3
Максимальная высота, м	30	60	40
Высота сечения, м	2	2	2
Длина секции, м	2	2 или 3	2 или 3
Ширина коридора, м	0,976	0,976	0,976

Схема рамы строительных лесов

Конструкции дюбелей имеют свои параметры:

Параметр/бренд	ЛШ-50	LSPSH-2000	Э-507
Диаметр трубы, мм	48	48	57
Максимальная высота, м	50	40	60
Высота сечения, м	2	2	2
Длина секции, м	1,5	2,5	2
Ширина коридора, м	1	1,6	1,6

Штыревые леса

Инвентаризационные размеры здания:

Параметр/бренд	Атлант	Радиан	VMA 700 P/4
Диаметр трубы, мм	сталь 42	сталь 42	алюминий/-.
Высота башни, м	4,2	5	3,1
Рабочая высота	5,2	5,8	4,1
Размер платформы, м	2х2	2х0,8	2х0,7
Размер секции	1х2	1,2х0,9	2х0,7

Компоненты строительных лесов

Размеры инвентарных клиньев и кронштейнов для строительных лесов

Башенные леса — это отдельный тип трубчатых лесов, используемый для специальных работ, не требующих широких конструкций.

Клиновидное строительное оборудование:

Параметр/бренд	LSC-60	LSC-100
Диаметр трубки, мм	48	18
Максимальная высота, м	60	100
Высота сечения, м	2	2
Длина секции, м	2	2
Ширина коридора, м	от 1 до 3	от 1 до 3

Клиновые строительные леса

Настенные кронштейны для строительных лесов:

Параметр/бренд	LH-30	LX-80US
Диаметр трубы, (вертикальная стойка), мм	42	57
Толщина стенки трубы (вертикальная стойка), мм	2	3
Максимальная высота, м	30	80
Высота сечения, м	2	2
Длина секции, м	3	2
Ширина коридора, м	1	1,5

Восхождение на строительные леса

Размеры всех типов трубчатых лесов довольно схожи, высота секций практически одинакова для всех типов конструкций, различаются только ширина прохода и общая длина (максимально возможная для данного типа).

Принадлежности для инвентарных лесов

Все типы конструкций имеют специальные аксессуары, которые обеспечивают соединение, укрепление, разнообразные функции и меры безопасности для рабочих. В комплект входят:

Аксессуары для строительных лесов

• Стенды.
• Галстуки.
• Уолерс.
• Якорная арматура.
• «Загрузочные рельсы».
• Ограждения.
• Палубы.
• Лестницы.
• Крепежные элементы (клинья, зажимы).

Компоненты изготавливаются из труб разного диаметра, а отдельные узлы соединяются с помощью электрической или газовой сварки. Резьбовые соединения используются для соединения других компонентов.

Принадлежности для различных типов строительных лесов

Как собрать леса для оборудования?

Порядок возведения строительных лесов зависит от типа конструкции. Существуют типы с непосредственной поддержкой на местах. Существуют варианты, которые опираются на стены здания или на опорные элементы в верхней части. К ним относятся трубчатые подвесные леса, которые можно переставлять или перемещать по горизонтали.

Схема сборки строительных лесов

Сборка обычных строительных лесов (надземных) состоит из нескольких этапов:

Строительные леса

• Подготовка. Компоненты и элементы здания тщательно проверяются. Подготавливается платформа и выравнивается ее поверхность для обеспечения устойчивости конструкции.
• Сборка и установка. Соберите и установите строительные леса в соответствии с их конструкцией. Соблюдайте все меры предосторожности для обеспечения надежной сборки и устойчивости.
• Проверьте прочность конструкции. Качество сборки должно обеспечивать надежность и безопасность лесов. Состояние конструкции должно периодически проверяться на соответствие всем технологическим требованиям и требованиям безопасности.

Технология монтажа других типов зависит от специфики их применения. Монтаж является сложной задачей, которую следует доверить надлежащим образом обученному и уполномоченному персоналу.

Проектирование и нормативы

Инвентарные леса изготавливаются по типовым проектам. Использование данного типа конструкции допускается только при наличии всех необходимых технических паспортов. При строительстве стандартных лесов необходимо выполнить расчеты на прочность:

каждый компонент отдельно;

всей конструкции.

При выполнении этих процедур ответственные лица используют базовые значения, указанные в нормативных документах, с которыми сверяются полученные результаты. Значительные отклонения в большую или меньшую сторону не допускаются.

Выбор пиломатериалов для строительных лесов

Для лесов используются сосновые доски и пиломатериалы. Причина проста: он самый дешевый, легко доступен на любом складе и имеет множество размеров. При выборе хвойных пиломатериалов следует учитывать их сортность (по ГОСТ 8486). Это важно, поскольку, например, за доски первого сорта придется переплачивать, а пиломатериалы третьей категории поставят под сомнение надежность некоторых элементов будущих лесов.

Оптимальным с точки зрения доступности является пиломатериал второго сорта. Именно эти доски и панели лучше всего подходят для строительных лесов.

На практике это означает, что пиломатериалы должны соответствовать следующим критериям:

• не более трех узлов на 1 п.м. (узлы не должны находиться в середине доски);
• не более 20% от общей поверхности пиломатериалов могут иметь грибковые пятна и разводы;
• До 4 смоляных карманов на 1 метр шпинделя.

Это не все характеристики сорта, но уже по ним можно визуально определить категорию материала и, что более важно, они оказывают непосредственное влияние на конструктивную надежность возводимого сооружения.

Типы строительных лесов

Хотя строительные леса в основном изготавливаются из металла или дерева, они могут отличаться по способу сборки и, соответственно, иметь различные функциональные элементы в своей конструкции. Рассмотрим основные типы строительных лесов.

Клиновые строительные леса

Элементы соединяются специальным клиновым креплением. Строительные леса такой конструкции характеризуются высокой надежностью. Они могут выдерживать достаточно большие нагрузки. В то же время они просты в использовании и быстро монтируются и демонтируются. Особенно важно использовать клиновые анкерные леса при строительстве и подъеме тяжелых материалов и деталей.

В рамке

Основным элементом такой конструкции является жестко закрепленная рама. Чаще всего они используются для малярных или штукатурных работ. Рама в такой конструкции соединяется горизонтальными стойками и диагональными раскосами с узловыми соединениями. Основным преимуществом рамных лесов является их низкая стоимость. Их строительство не требует больших инвестиций.

Строительные леса на штырях

В этом типе лесов местом соединения, как следует из названия, является нагель. Этот тип лесов очень популярен среди строителей, так как его легко собирать и разбирать на месте. Монтаж строительных лесов часто занимает день или два. В этом случае сборка лесов жердевого типа не занимает много времени.

Ленточные строительные леса

Если ремонтируемый объект имеет сложную форму, хомутовые леса являются идеальным решением. Используемый метод зажима является профессиональным. При их строительстве важную роль играют высота и размер рабочей зоны, расстояние между настилами и расстояние между опорами. Все это индивидуально адаптируется к каждому объекту.

Читайте также: Самостоятельная постройка бревенчатого дома

Изготовлен из досок

Вот простые инструкции по изготовлению строительных лесов из досок. Просто выполните несколько простых шагов:

• Установите 4 стойки или доски параллельно друг другу на ровной поверхности. Их размер должен напрямую соответствовать высоте лесов.
• Соедините стойки с горизонтальными перемычками, на которые впоследствии будет укладываться опалубка.
• Установите две сборные рамы горизонтально друг напротив друга и соедините их по диагонали и горизонтали досками, которые будут служить креплениями для лесов.
• Уложите плиты на горизонтальные стяжки и прикрепите их к перемычкам с помощью саморезов.
• Прикрепите перила к стойкам и закрепите лестницу.

Если вы хотите удлинить леса, соедините несколько одинаковых секций досок вместе. Прибейте доски к опорным стойкам.

При сборке деревянных лесов, если используются гвозди, рекомендуется предварительно просверлить отверстия, чтобы предотвратить раскалывание досок.

Все о монтаже деревянных строительных лесов

Преимущества и недостатки древесины
Детали конструкции
Варианты сборки
Сборка рамы на четырех вертикальных опорах

• Инструменты, необходимые для работы
• Установка основания
• Монтаж кровли
• Сборка люков и лестниц

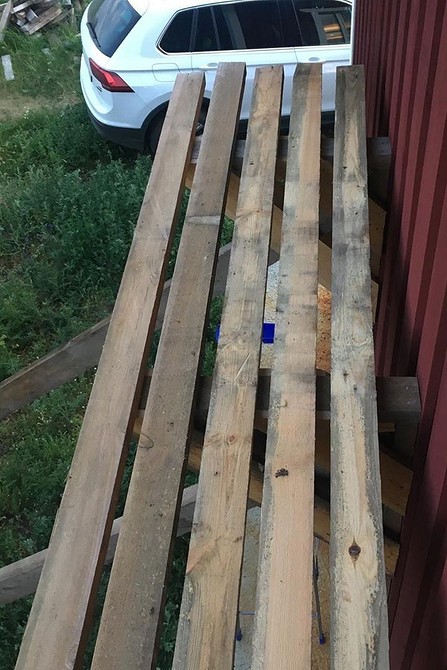

Монтаж настилов строительных лесов

Преимущества и недостатки древесины для сборки строительных лесов

Давайте рассмотрим характеристики дерева и сравним их с металлическими строительными лесами.

Преимущества

• Главное преимущество — простота сборки. Для соединения сборных элементов не требуется сварочный аппарат или другое профессиональное оборудование. Никаких специальных навыков не требуется. Любой, кто умеет пользоваться молотком, может выполнить эту работу. Сварка металлической подложки более сложна. Для правильной сварки швов требуется практика. Невозможно научиться пользоваться электродом по фотографии или обучающему видео. Аренда или покупка моделей с резьбовыми соединениями не всегда возможна.
• Обычные плиты и листы могут использоваться в качестве полуфабрикатов. Башню легко построить с помощью имеющихся ресурсов. Единственное требование к заготовкам — их надежность. Часто можно использовать лишние строительные материалы, оставшиеся после ремонта, поддоны, используемые для транспортировки и хранения.
• После завершения ремонтных работ рама разбирается, и ее детали используются по мере необходимости. Стальные трубы сложнее приспособить для бытового использования.

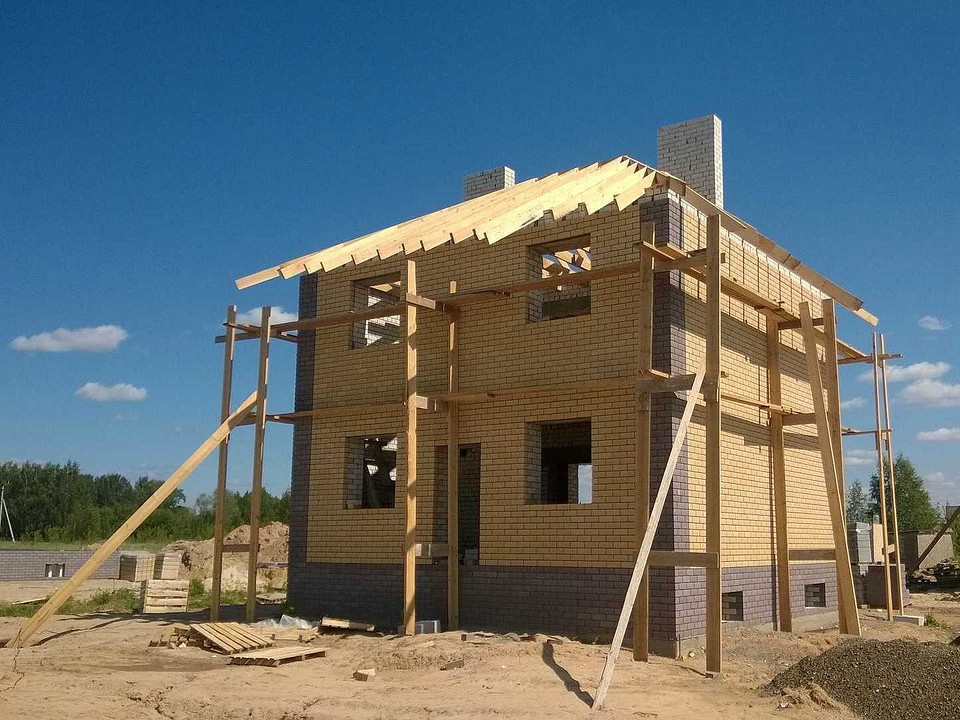

Pixabay

Преимущества

• Большая гибкость по сравнению с металлом. Доски настила, уложенные на каркас из профиля или бруса, будут прогибаться под ногами.
• Металл прочнее, поэтому для обеспечения устойчивости и жесткости основания балок вам потребуется сделать его более массивным.
• Одним из недостатков является пожароопасность. Даже после применения антипиренов — соединений, затрудняющих горение, — детали удерживают пламя.
• Все детали скреплены гвоздями и саморезами, которые ослабляют края, поэтому не рекомендуется использовать доску более двух раз.

Элементы самодельных строительных лесов

• Несущая рама — к ней крепятся все остальные детали.
• Крыша — выдерживает вес одного или нескольких человек. Инструменты и материалы перетаскиваются наверх, чтобы облегчить работу. Общая нагрузка составляет несколько сотен килограммов.
• Лестницы на нижние уровни и между уровнями.
• Защитные ограждения.
• Кронштейны, которые представляют собой стойки, расположенные вертикально и по диагонали.
• Подпорки — это диагональные балки, которые поддерживают платформу. Их нижняя часть опирается на землю, а верхняя — на платформу или основание.

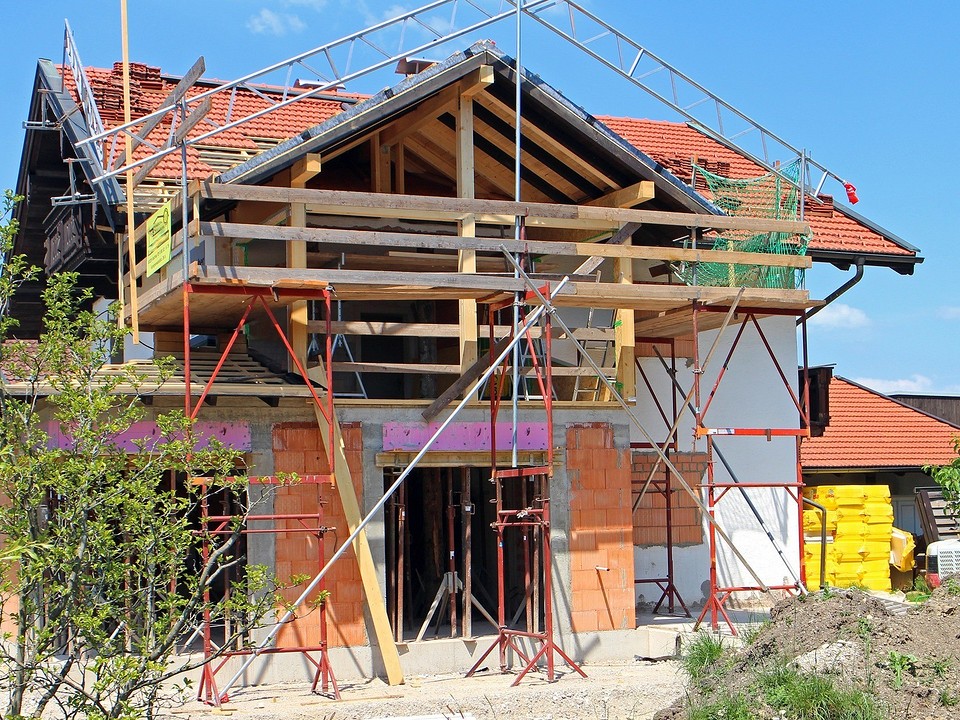

Pixabay

Варианты сборки временных конструкций

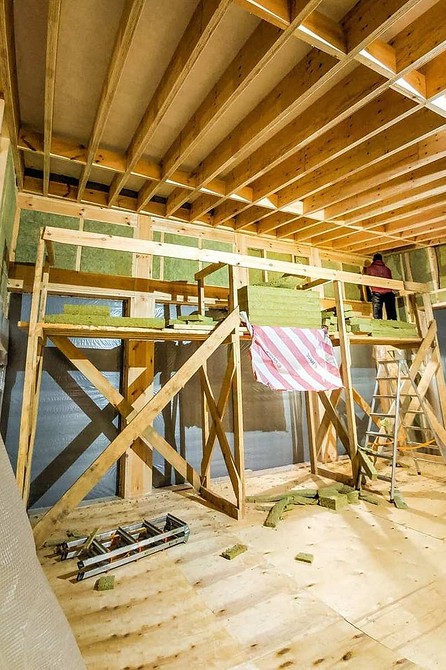

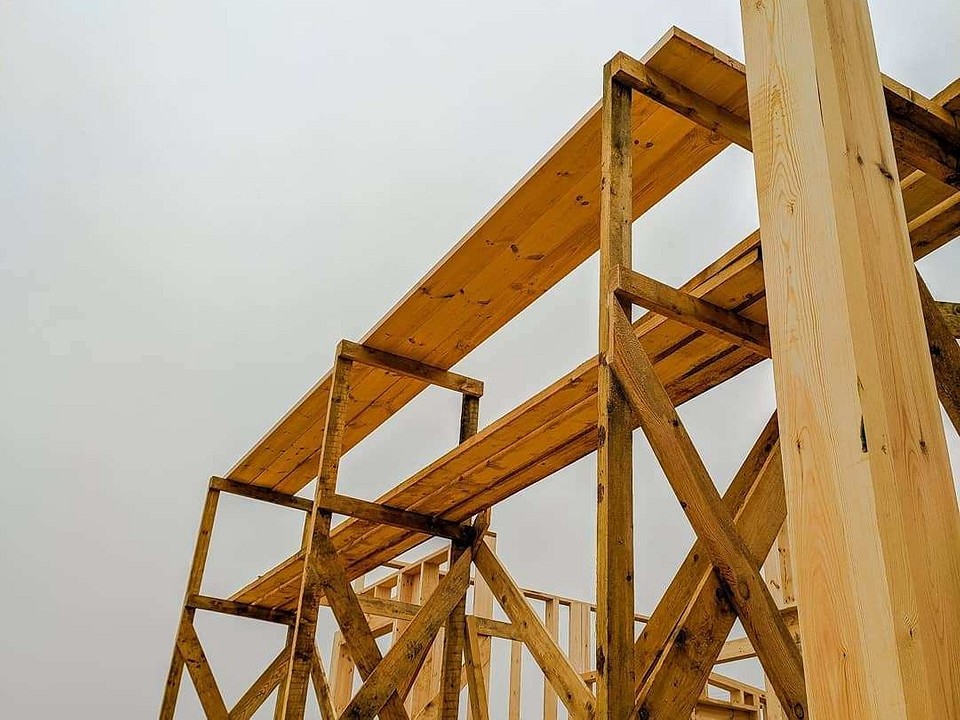

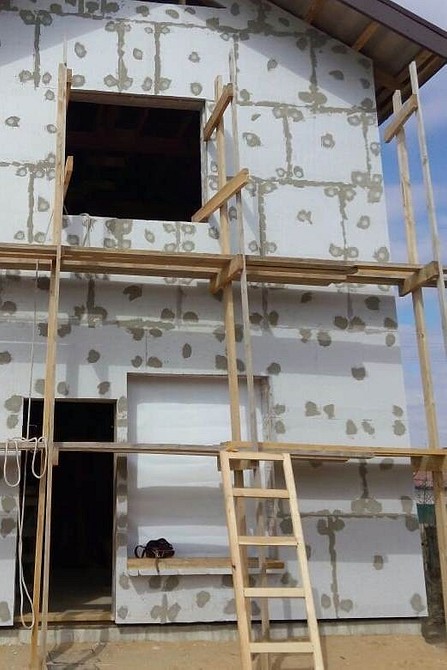

• Башни с четырьмя опорами — они соединены вместе для увеличения площади поверхности. Основа представляет собой каркас из досок или панелей. Этот метод позволяет создавать многоуровневые конструкции и простые двухметровые тумбы. Его часто используют, когда необходимо добраться до крыши или третьего этажа.

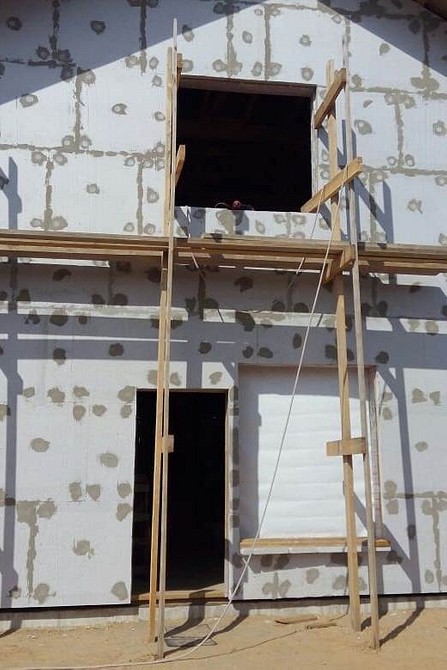

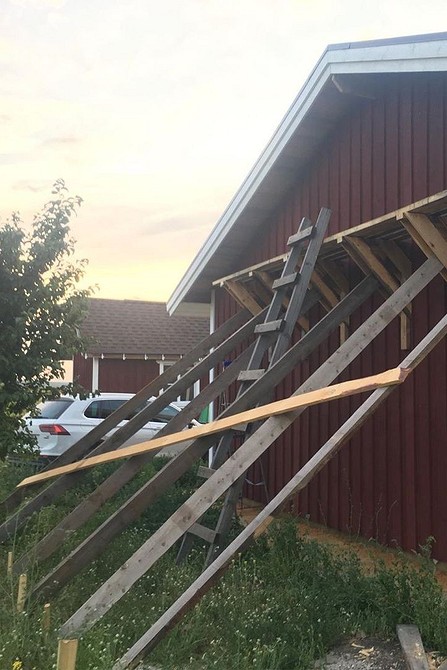

• Иногда в качестве опоры с внутренней стороны рамы используется стена. Гвозди не оставляют видимых следов на неокрашенных и неотделанных поверхностях. После такого вмешательства облицовку необходимо будет заменить или отремонтировать.

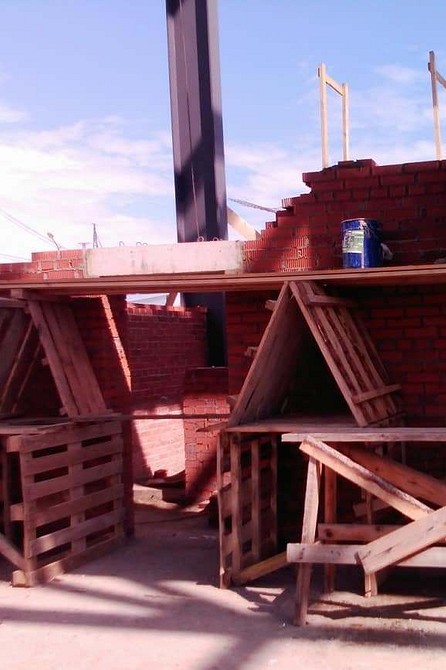

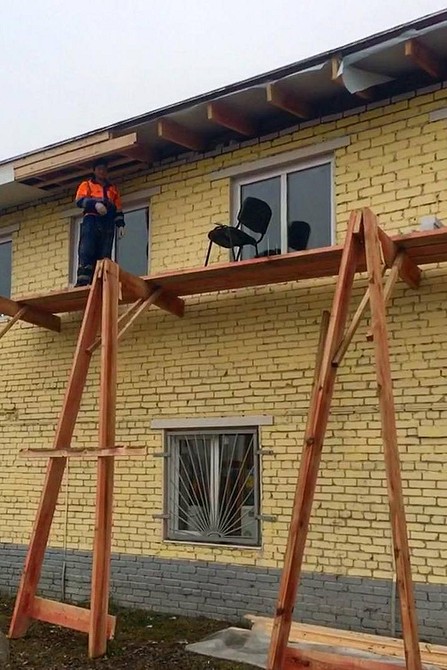

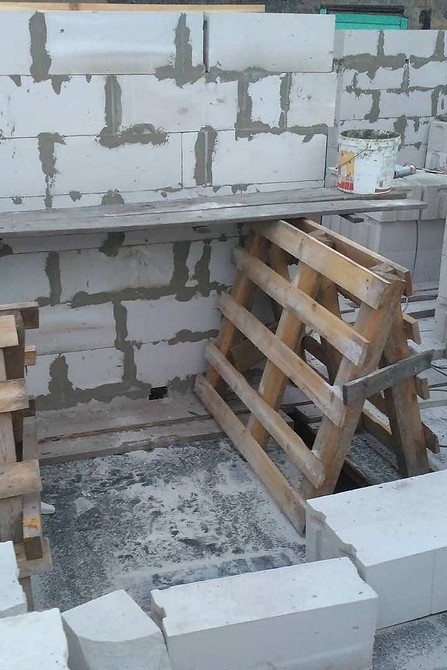

• А-образные рамы — это две временные лестницы, на которых размещается доска. Он подходит только для малоэтажных зданий и используется в основном для отделочных работ. Конструкция проста и ненадежна. Горизонтальная платформа должна быть прибита — в противном случае она всегда будет нуждаться в ремонте. Она довольно узкая и может вместить только одного человека. Поручни и ступеньки отсутствуют. Для подъема наверх используется лестница или стремянка. Для самостоятельной сборки таких деревянных лесов чертежи не нужны, но контроль качества пиломатериалов все же необходим.

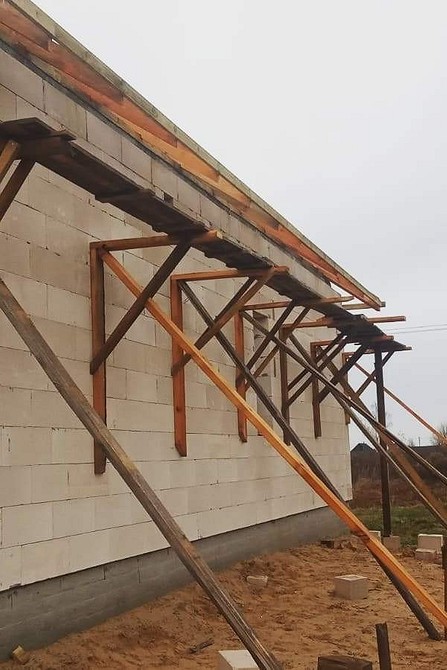

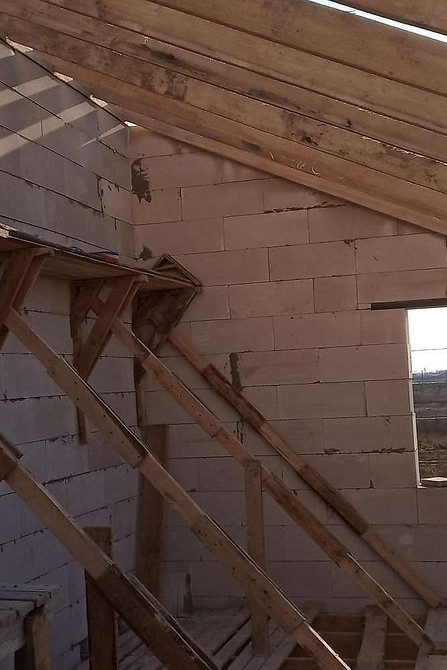

• Эти леса также называют армянскими лесами. Вместо четырехножевой рамы здесь используются диагональные скобы. Нижняя часть опирается на землю, а верхняя — на уголок, прикрепленный к стене здания. Планки прибиваются перпендикулярно скобам. Одна сторона крепится к стене, а другая служит основанием для столешницы.
• Эти стропила отличаются от армянских стропил способом крепления. Они не имеют центральной диагональной скобы. Нагрузка поддерживается системой перпендикулярных стропил. Вертикальная плоскость прибивается под стеной, а горизонтальная плоскость — сверху, под прямым углом к стене. Горизонтальный ряд соединяется с досками досками, образующими с ним острый угол. Плиты рассчитаны на небольшую нагрузку. Они оставят на поверхности видимые следы от широких гвоздей, анкеров или саморезов. Без диагональной опоры вам придется увеличить толщину и количество крепежных элементов.

Instagram @alex.pro.framer
Instagram @zhdanov7576
Instagram @oxtrd
Instagram @frame.live.build

Рамные и крючковые леса являются самыми надежными. Давайте рассмотрим их установку более подробно. А для тех, кому нужны обычные строительные леса, мы предложим соответствующее видео.

Самодельные деревянные леса

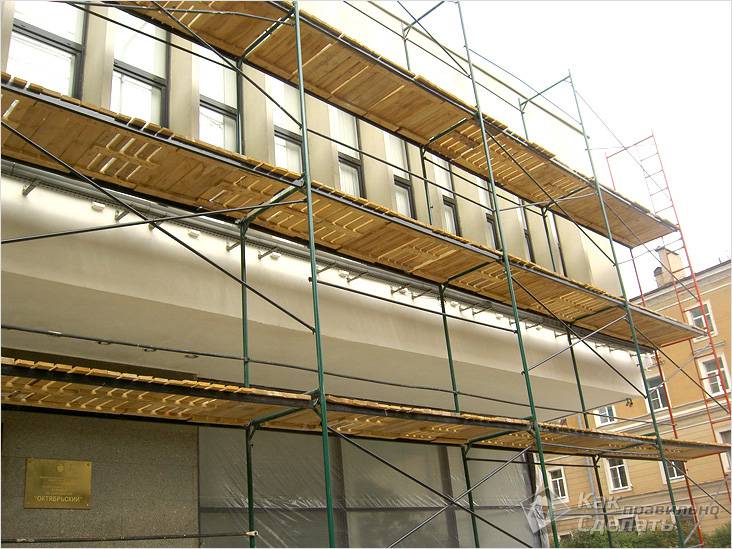

Металлические леса, конечно, надежны и долговечны, но чаще всего они изготавливаются из дерева. Каждый может работать с деревом — все, что вам нужно, это пила, гвозди/шурупы и молоток/шуруповерт/отвертка. Набор инструментов несложен, и любой владелец может найти его, и даже если чего-то нет, не нужно много денег, чтобы это купить. Металл в этом отношении сложнее. Это требует, по крайней мере, некоторого навыка в обращении, наличия сварщика и определенных знаний о том, как правильно сваривать. Поэтому строительные леса, сделанные своими руками, в основном изготавливаются из дерева.

Из чего он состоит

Всем понятно, что леса или подмостки нужны на короткое время. Однако следует использовать древесину хорошего качества с минимальным количеством сучков. Некоторые мастера советуют изготавливать строительные леса только из еловой древесины. В отличие от сосны, сучки встречаются изредка и почти не влияют на прочность доски.

Однако еловые доски редко бывают в наличии, тогда как сосновых обычно достаточно. Леса также можно изготовить из сосновых досок, но каждая доска должна быть проверена (по крайней мере, те, которые используются для опоры и настила). Для этого необходимо выложить две стойки (три или четыре кирпича друг на друга, несколько блоков, два валуна и т.д.). При проверке трехметровых досок расстояние между ними составляет 2,2-2,5 м. Доска устанавливается на столбах, если встать на ее середину и несколько раз подпрыгнуть на ней. Если есть слабые места, доска сломается или треснет. Если он держится, его можно использовать.

Толщина досок должна детально обсуждаться в зависимости от конструкции лесов, расстояния между стойками и предполагаемой нагрузки. Можно лишь сказать, что для опор и настилов чаще всего используются плиты толщиной 40 или 50 мм, а для стоек — 25-30 мм. Эту доску можно использовать для детальных строительных работ, если вам удастся не повредить ее при демонтаже лесов.

Гвозди или саморезы

Всегда можно спорить о том, что лучше — гвозди или саморезы, но в данном случае спор усугубляется тем, что работы ведутся на высоте и конструкция должна быть более надежной. С этой точки зрения гвозди лучше. Они изготовлены из мягкого металла и гнутся под нагрузкой, но не ломаются. Саморезы изготавливаются из закаленной стали, которая является хрупкой и ломается при ударах или переменных нагрузках. Это очень важно для строительных лесов — были случаи, когда строительные леса разваливались. Однако здесь речь идет о «черных» саморезах. Если они все еще анодированы — желто-зеленого цвета — они не такие хрупкие и могут выдерживать любые нагрузки. Если вы серьезно беспокоитесь о надежности строительных лесов, лучше использовать гвозди. Их не любят, потому что шов нельзя удалить быстро и без повреждений — больше вероятность повреждения древесины.

Если вы делаете леса самостоятельно, то можно поступить следующим образом: сначала собрать все на анодированные саморезы. Если конструкция окажется удобной и правильной, закрепите ее, вбив два или три гвоздя в каждый стык. Чтобы не повредить дерево при демонтаже, под гвозди можно подложить несколько тонких досок; если пролет длинный, можно использовать и целые доски, но небольшой толщины. Их можно расщепить и извлечь гвозди, которые легко выскользнут при разборке.

Конструкция и особенности

Для разных видов работ используются различные конструкции лесов и подмостей. Работа с легкими материалами не требует высокой несущей способности. В этих случаях строительные леса являются либо приставными, либо оболочечными.

Подмости с настилами на поперечинах используются для работ на фронтонных стенах или снаружи домов с низким первым этажом.

Если стены не выдерживают, достаточно подкосов с настилом на поперечинах.

Стены из кирпича или других строительных блоков, фасадная кладка и каменная кладка требуют полноразмерных лесов.
Деревянные леса усиливаются опорами и раскосами для повышения жесткости.

Как правило, все эти конструкции не крепятся к стенам здания, а фиксируются опорами, на которые опираются стойки. Узнайте больше о каждой из этих структур.

Дополнительные строительные леса

Они называются так потому, что обычно не крепятся к стене, а просто прислоняются к ней. Они поддерживаются кронштейном. Чем больше нагрузка на этот тип лесов, тем они прочнее. Есть две структуры, обе в форме буквы «Г», только повернутые в разные стороны.

На рисунке справа показана простая и надежная конструкция строительных лесов. Их единственный недостаток заключается в том, что их нельзя регулировать по высоте. Это удобно, например, для подшивки выступов крыши, монтажа или очистки водостоков — всех работ, где есть небольшие перепады высоты. Некоторые даже приспособили такие леса для строительства бревенчатых домов. По ребрам опор легко катить или поднимать бревна.

Эшафот слева — это конверт или армянский эшафот. Конструкция проста и надежна, даже если это не выглядит так. Однако он был протестирован на многих тысячах уже строящихся домов. Она привлекательна тем, что требует минимум строительных материалов и может быть собрана/разобрана/перевезена за считанные минуты. Самое главное — сделать треугольники, а их сборка на заданной высоте не занимает много времени: поднять треугольник, подпереть его диагональной балкой, закрепленной в земле.

Для изготовления треугольников используется доска толщиной 40-50 мм и шириной 100-150 мм. Вертикальная часть может быть длинной — это удобно при подъеме лесов на определенную высоту. Верхняя планка делается из 80-100 см дилина, на нее укладываются доски настила. Они также должны быть толщиной 50 мм и чем шире, тем лучше, предпочтительно 150 мм.

При изготовлении углов стык следует располагать так, чтобы горизонтальная доска находилась сверху. Для повышения надежности этого соединения можно использовать металлические скобы в виде уголка. Однако если угол закреплен тремя скобами, прибитыми с обеих сторон, в этом нет необходимости.

Эти треугольники устанавливаются примерно через каждый метр. Если фасад позволяет, их прибивают, если нет, они прибиваются только под действием силы тяжести. Основной нагрузкой в этой конструкции является упорная доска — установленная под углом, один конец которой опирается на землю, а другой — на вершину треугольника. Эти клинья изготавливаются из дерева, доски толщиной не менее 50 мм, трубы подходящего диаметра (не менее 76 мм) или сечения (в случае профильной трубы не менее 50*40 мм). При установке опоры ее устанавливают точно в угол, вбивают в землю и дополнительно закрепляют забивными клиньями.

Чтобы исключить возможность бокового смещения, установленные опоры фиксируются несколькими кронштейнами, которые соединяют их в жесткую конструкцию. Для изготовления этих стоек можно использовать неплотную доску, если она есть в наличии, но подходящей толщины и ширины.

Если необходимо удлинить упорные доски (если их длина должна превышать 6 м), для упорной доски изготавливается дополнительный упор. Он расположен более или менее посередине основной платы и частично разгружает ее.

Теперь несколько слов о досках передвижных лесов. Она изготавливается из широких досок толщиной 40-50 мм. В этом случае рекомендуется закрепить их на треугольниках, хотя бы саморезами. В этой конструкции не предусмотрены поручни, и малейшее движение под ногами может вызвать повышенный дискомфорт. Следовательно, крепление крайне желательно.

Деревянные строительные леса: чертежи и фото

Описанные выше варианты хороши, если для работы не требуются тяжелые материалы. Кроме того, не всегда можно опереть леса на стену — любой вентилируемый фасад или многослойную стену — и возвести подобную конструкцию уже невозможно. В этом случае изготавливается полноценный строительный лес. Конструкция также не сложная, но требует много дерева.

Используются также доски значительной толщины — 40-50 мм. Сначала необходимо собрать стойки. Это две вертикальные балки или толстые доски, соединенные поперечинами. Размер перекладин составляет 80-100 см. Они должны быть сделаны так, чтобы минимальная, более или менее комфортная, ширина бортов составляла 60 см. Однако вам будет гораздо удобнее, если у вас будет не менее 80 см. Стойки могут быть коническими, чтобы придать лесам большую боковую устойчивость.

Чтобы предотвратить обрушение лесов на стену дома, поперечины можно сделать со свесом 20-30 см. Это предотвратит опрокидывание лесов в сторону дома.

Колышки устанавливаются на расстоянии 1,5-2,5 м. Пролет зависит от толщины досок, которые будут использоваться для пола — убедитесь, что они не прогибаются. Опоры, установленные на требуемом расстоянии, крепятся друг к другу с помощью распорок. Это предотвратит складывание конструкции вбок. Чем больше поперечин и распорок, тем устойчивее строительные леса.

Чтобы предотвратить опрокидывание лесов, они поддерживаются досками/балками, один конец которых прибивается к столбам, а другой закапывается в землю.

Поперечные балки предотвращают складывание лесов вбок, но все же существует вероятность того, что незакрепленные леса могут упасть вперед. Для предотвращения этого балки поддерживаются скобами. Если высота лесов составляет 2,5-3 м, это может и не понадобиться, но если вам приходится работать на уровне второго или третьего этажа, такая поддержка необходима.

Деревянные леса можно сделать своими руками за несколько дней

Если работы будут проводиться на большой высоте, рекомендуется установить балюстраду. Их можно сделать из не слишком толстых досок, но в них не должно быть сучков и трещин. Поручни позволят людям с боязнью высоты чувствовать себя безопаснее на вершине.

Конструкция лесов модульная, легко расширяется до необходимой высоты и формы.
До уровня второго этажа достаточно стандартных планок длиной 6 м.
Неудобство этого типа лесов заключается в том, что их приходится полностью разбирать, если нужно переместить их на другую стену.

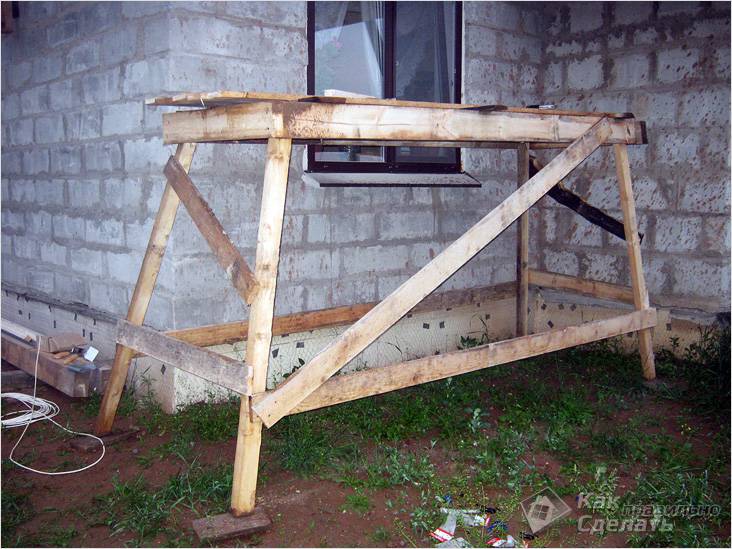

Небольшие строительные леса можно собрать из старых, но прочных досок. Иногда в качестве опор используются столбы или трубы — все, что есть под рукой.

Строительные леса

Другой способ изготовления легких передвижных лесов — сделать одинаковые подмости, уложив поперечные балки через определенные интервалы, которые будут одновременно и лестницей, и опорой для настила.

Установите доски пола на поперечные балки.

Этот тип лесов подходит, например, для обшивки дома сайдингом. Это работа, при которой облицовка укладывается снизу вверх, высота постоянно меняется, и нет возможности поддержать или прижать ее к стене. Поэтому этот вариант является наилучшим в данном случае.

Строительные леса — варианты

Иногда столбы вертикально выровнены с одной стороны, без уклона. Это позволяет монтировать их ближе к стене — тогда доска располагается ближе к стене. Иногда это целесообразно — например, при герметизации, покраске или профилактическом обслуживании.

Изготовлен из профильной трубы

Металлические строительные леса

Теперь о том, как сделать (складные) леса из металла (размеры одной секции: высота — 1,5 метра, ширина — 1 метр, длина — 1,65 метра). Определите количество секций в зависимости от высоты лесов, которые вам нужны.

1. Подготовьте необходимые материалы:
   • для опор — профильная труба (квадратного сечения) 30х30 мм — длина 1500 мм;
   • для распорок: труба диаметром 15 мм;
   • Для соединений: квадратная труба 25×25 мм;
   • Доски для настила — сделайте доски толщиной 40-50 мм и длиной 210-220 см.
2. Обрежьте трубу по распоркам на основании:
   • для диагональных элементов — по 2 м;
   • Горизонтальные элементы, соединяющие стойки с боковыми сторонами конструкции: 96 см.
3. Отрежьте диагональные распорки с обоих концов (6-8 см) и расплющите их (так их будет легче закрепить).
4. Соедините два столба вместе, сварив горизонтальные стойки с интервалом 30 см (по вертикали).
5. Соедините адаптеры вместе: на трубку 25х25 мм длиной 25-30 см положите и приварите посередине небольшой отрезок трубки 30х30 см (длиной 7-8 см).
6. Просверлите отверстия под винты в стойках и диагональных скобах.
7. Соберите всю конструкцию, отшлифуйте и покрасьте.
8. Поместите одну секцию на другую (соединив их разъемами), установите платы на свои места.

Инструкции по сборке рамы с четырьмя ножками

Выдерживает большие нагрузки и подходит для всех областей применения. Можно создать многоуровневую систему. Прежде чем делать леса самостоятельно, необходимо продумать их планировку. Лучше начертить его со всеми размерами — так будет легче рассчитать количество материалов и с первого раза правильно выполнить монтаж.

Необходимые материалы и инструменты

• Доски толщиной 4-5 см. Стандартная длина — 6 м.
• Дерево с размерами 10×10 и 5×5 см.
• Молоток.
• Пила по дереву.
• Гвозди или саморезы.
• Уровень.
• Измерительная лента.

Обработка антисептиком и лаком не требуется, если система будет использоваться только один раз. Трещины и заплесневелые участки недопустимы. Главное требование — безопасность. В случае падения существует опасность получения серьезных травм. Доски настила должны быть устойчивыми и выдерживать нагрузки, для которых они предназначены.

Instagram @big_ersh
Instagram @nikolay_meleshkin

Установка рамы

Перед началом работ грунт должен быть осушен и выровнен — в противном случае конструкция будет шататься. Если вы не можете выровнять землю и устранить все лужи, вам придется подложить под ножки обрывки земли, гравий или кирпичи.

Первые четыре вертикальные стойки собираются из дерева или досок 10х10 см. При необходимости их обрезают по высоте и закрепляют горизонтальными элементами. Удобнее сначала установить две боковые стенки — внутреннюю и внешнюю — на земле. Затем их устанавливают вертикально и соединяют параллельно, придавая им необходимую ширину. Конструкция будет более устойчивой, если боковые стенки будут иметь трапециевидную форму. Например, длина нижней стойки может составлять 1,2 м, а верхней — 1 м.

Удобнее работать в паре. Один человек удерживает деталь в нужном положении, а другой прибивает ее молотком. Чтобы сделать это самостоятельно, необходимо сначала прикрепить внутреннюю сторону к стене.

Прямоугольные секции легко соединяются между собой. В этом случае каждая пара стоек поддерживает доски с обеих сторон. Если вы хотите собрать одну трапецию, вертикальные части располагаются под небольшим углом друг к другу. Длина верхнего уровня должна быть короче нижнего. Если длина секции составляет 4 м, верхнюю часть можно укоротить на 20-40 см с каждой стороны.

Для устойчивости к боковым стенам прибиваются диагональные скобы, которые служат в качестве распорки. Без них рама будет шататься.

Instagram @alex.pro.framer

Проверьте положение горизонтальных частей с помощью спиртового уровня. Если есть какие-либо нарушения, работу придется переделывать — ведь с перекошенных лесов легко упасть или уронить инструменты. Кроме того, неравномерно распределенная нагрузка приведет к быстрому изгибу опор.

Планкинг

Она прибивается к верхним боковым стенкам. Они должны полностью заполнять пространство между стойками. Чем меньше зазоры, тем меньше вероятность падения гвоздя или молотка. При толщине 4-5 см допустимы пролеты 3-4 м. Для коротких пролетов до 2 метров следует использовать более тонкие доски.

Установка люков и лестниц

Чтобы добраться до верха, используйте лестницу или сделайте ее сами, прибив гвозди 5х5 см по бокам ступенек. Расстояние между ними должно быть выбрано таким, чтобы на них было удобно взбираться.

Доступ на второй ярус осуществляется сбоку или через вырез в «потолке». Лучше разместить его на краю — сквозное отверстие в полу в середине секции может мешать. К люку прикреплена импровизированная лестница — две планки, соединенные ступеньками.

Instagram @vankevich_siarhei
Instagram @vankevich_siarhei
Instagram @vankevich_siarhei

Процесс сборки навесных лесов

Для самостоятельной сборки легких деревянных лесов вам понадобится тот же набор инструментов. В качестве материалов мы будем использовать прутья 5х15 см и доски толщиной 3-4 см. Все элементы крепятся с помощью гвоздей. При необходимости строительные леса дотянутся до третьего этажа, но сделать второй этаж будет невозможно. Они не требуют ровной, сухой платформы, так как основная часть конструкции «подвешена».

Используйте два куска длиной 1 м для изготовления опор. Расположите их под прямым углом, закрепите на месте и закрепите на стене. Расположите вертикальную опору так, чтобы она была направлена вниз, а горизонтальная — в сторону. Вместе они образуют основание для пола. Расстояние между ними составляет 1-2 м. В углу устанавливаются скобы — диагональные стержни, нижняя сторона которых упирается в землю. Нижняя сторона крепится путем вбивания кола в землю, а верхняя сторона прибивается гвоздями или проволокой.

Пространство между сторонами углового железа прибивается с обеих сторон. Они служат в качестве усиливающих ребер и дополнительной жесткости диагональной арматуры. Сверху устанавливается крышка.

Instagram @dom_z24
Instagram @busywlad
Instagram @busywlad

Одна секция выдерживает вес человека. Чтобы стойки не сдвигались в сторону, установите боковые кронштейны или закрепите диагонали дополнительными поперечинами. Один из способов сделать это — подвесить основание к длинным анкерам, способным выдерживать большие нагрузки. Любые отверстия, возможно, придется заполнить цементным раствором.

Как собрать деревянные леса?

Для комфортной работы на строительных лесах расстояние между стойками должно составлять от 2 до 2,5 метров, ширина помоста — не менее 1 метра, а общая высота лесов — до 6 метров. На основе этих параметров составляется предварительный чертеж строительных лесов.

Строительные леса своими руками

Для изготовления строительных лесов вам понадобятся следующие компоненты

• дерева с размерами 100х100 мм;
• Доски толщиной 30 мм;
• Доски 100×50 мм;
• гвозди;
• молоток;
• спиртовой уровень;
• рулетка;
• циркулярная пила.

Древесина должна быть компактной и сухой, без трещин. Сырая древесина делает конструкцию более тяжелой и может деформироваться при высыхании. Поскольку строительные леса нужны только для строительства или отделки дома, их не нужно пропитывать антисептиками или шлифовать.

Шаг 1: Изготовление рамы

Строительные леса из дерева

Отрежьте 4 куска дерева по высоте лесов и положите их на ровную поверхность. Теперь возьмите 2 балки длиной 4 м и 2 балки длиной 3,6 м и прибейте их изнутри к опорным балкам: меньшую — к верхнему краю, а 4-метровую — к нижнему. Это создает две одинаковые трапеции, которые должны быть дополнительно усилены диагональной арматурой.

Шаг 2: Сборка рамы

Поднимите рамы, установите их вертикально, одну рядом с другой, и временно скрепите их боковыми рамами: расстояние между нижними краями стоек должно составлять 1,15 м, а между верхними — около 1 м. Проверьте горизонтальность боковых стенок с помощью спиртового уровня и, если все в порядке, прочно прибейте раму на место. Готовая конструкция должна иметь форму пирамиды, а боковые стенки балки должны быть горизонтальными.

Шаг 3: Установка кровельного покрытия

Доски настила прибиваются к верхним поперечинам. Лучше всего прибивать их по ширине рамы; укладывайте доски рядом друг с другом, не оставляя зазоров на стыках. По бокам рамы прикреплены дополнительные поперечины, которые можно использовать в качестве лестницы.

Типы и узлы металлических строительных лесов

При строительстве дома из камня, строительных блоков больше подходят металлические леса. Они способны выдерживать любые нагрузки. Они менее популярны только потому, что во многих регионах дерево по-прежнему является самым дешевым строительным материалом. Второй момент, который часто является решающим, заключается в том, что после демонтажа деревянных лесов доски можно использовать для будущих строительных работ. Металлические части должны собирать пыль в сарае.

Однако у металлических лесов есть и свои преимущества. В разобранном виде они не занимают много места. Владельцам деревянных домов все равно приходится время от времени пользоваться ими: бревенчатый дом требует ухода, поэтому раз в два-три года приходится устанавливать леса. В этом случае металлические строительные леса более практичны, чем деревянные. Их легче устанавливать, они более долговечны и прочны.

Все металлические леса имеют одинаковую форму — вертикальные стойки, соединенные поперечинами и распорками. Единственное различие заключается в способе крепления деталей друг к другу:

• Леса из колышков. Они называются так потому, что лестницы соединены со стойками штырями. На стойках имеются приваренные отрезки труб или диски с перфорацией, а на поперечинах — загнутые штыри. Система очень проста в установке и рассчитана на высокие нагрузки. Для зданий простой формы штыревые леса очень просты, обойти эркеры и свесы гораздо сложнее.
• Крепежные скобы. Для колонн и поперечных балок используются круглые трубы, которые соединяются между собой с помощью специально разработанных хомутов. Система очень мобильна и легко перемещается, а изогнутые фасады можно легко обойти. Недостатком является ограниченная грузоподъемность и высота подъема (по ГОСТу — не более 40 метров).
• В рамке. Сварные рамы одинаковых размеров изготавливаются из круглых или прямоугольных труб. Они соединены между собой поперечными трубами и распорками. Они являются модульными и могут быть легко увеличены как по высоте, так и по длине. Стандартный шаг длины — 1,5/2,5/3 м, высота секции обычно составляет 2 м, стандартная глубина — 1 м. Некоторые рамы оснащены роликами — для облегчения перемещения по ровной поверхности. Соединение флажкового типа — штыри приварены к раме с прорезью, в которую вставляется флажок. В поперечинах и стойках проделываются отверстия. Элементы размещаются на булавке и закрепляются вымпелом. Секции выдвигаются вверх с помощью соединительных труб меньшего диаметра, приваренных к одной стороне стоек рамы. При использовании этого метода важно, чтобы трубки были идеально подогнаны по размеру, чтобы не было никакого люфта.
• Клин. Несмотря на то, что конструкция в основном схожа, они отличаются формой соединения. Фланцы имеют перфорированные диски, которые привариваются через определенное расстояние (обычно 2 метра). На обоих концах поперечин приварены специальные вилочные замки. Замки крепятся к диску с помощью клина специальной формы. Эти леса можно быстро соединять и разъединять, они очень мобильны и могут использоваться на сложных фасадах.

При самостоятельном изготовлении металлических лесов наиболее распространены штыревые леса. Они наиболее просты в сборке, но подходят только для прямоугольных фасадов, для более сложных форм необходимо сваривать дополнительные трубы.

Сборка металлических строительных лесов

В индивидуальном строительстве наиболее удобным является использование металлических рамных лесов с деревянными подмостями. Они состоят из нескольких секций, количество которых зависит от длины здания и его высоты. Подходят стальные и алюминиевые опоры; если ожидаются большие нагрузки, то лучше всего использовать стальные элементы. Стандартная секция имеет высоту 1,5 м, ширину 1 м и длину от 1,65 до 2 м.

Для работы вам понадобятся:

• Трубки 30 x 30 мм, длиной 1,5 м;
• 15-миллиметровые трубки;
• Трубки 25 x 25 мм;
• Пиломатериалы толщиной 40 мм;
• Алюминиевая лестница;
• Самонарезающие винты и болты;
• мельница;
• бур;
• сварщик;
• спиртовой уровень. Самодельные металлические леса

Шаг 1: Подготовка распорок

Подготовьте трубы диаметром 15 мм и нарежьте куски на распорки: горизонтальная — длиной 96 см, диагональная — длиной 2 м. Затем вырежьте в двухметровых трубах выемки длиной 6 см и расплющите их. Это облегчит крепление раскосов к стойкам.

Подготовка распорокПодготовка распорок

Шаг 2 — изготовление адаптеров

Удлинители строительных лесов требуют соединительных элементов — адаптеров. Подготовьте их из профильных труб: трубы 25х25 мм нарежьте на куски по 30 см, а трубы 30х30 мм — на куски по 8 см. Наденьте более короткие части на более длинные и приварите посередине, чтобы предотвратить смещение.

Шаг 3: Соберите раму.

Соедините две стойки горизонтальными распорками и приварите их через каждые 30 см. В результате получается каркас, напоминающий лестницу. Соберите вторую раму таким же образом. Вырежьте из листового металла квадратные пластины размером 70×70 мм и приварите их плоской стороной к нижним концам стоек. Это предотвращает погружение опор в почву, хотя если почва мягкая, то под металлические пластины следует дополнительно подложить плотные деревянные доски.

Шаг 4: Сборка секций

Сборка конструкции

Установите две рамы вертикально, одну на другую, и примерьте диагональные скобы. Отметьте маркером места крепления и просверлите отверстия для винтов в стойках и раскосах. Соберите все части вместе и проверьте уровень верхних перекладин. Если конструкция деформирована, подгоните все части, иначе будет трудно стоять на лесах.

Шаг 5: Завершение покрытия крыши

Схема установки

Доски настила могут быть установлены двумя способами — продольно и поперечно. Для поперечного настила горизонтальные трубки должны быть прикручены на уровне стоек. Для продольного настила возьмите доски длиной не менее 2 м, скрепленные гвоздями по всей ширине поперечного сечения и усиленные снизу поперечными брусками для предотвращения провисания.

Чтобы предотвратить смещение пола во время работы, на концах пола необходимо закрепить U-образный металлический профиль в соответствии с толщиной раскоса. Для этого положите готовую доску на леса и отметьте маркером на нижней стороне линию, где горизонтальная распорка касается доски. Другой конец панели маркируется таким же образом. Затем возьмите профиль шириной 17-20 мм, обрежьте его по ширине палубной доски и прикрепите к доскам по отмеченным линиям саморезами. Теперь, когда доски укладываются на леса, распорки будут находиться внутри профиля, чтобы предотвратить смещение досок.

Шаг 5: Покраска строительных лесов

Металлические леса предназначены для многократного использования, а это значит, что они нуждаются в защитной обработке. Поскольку строительные леса в основном используются для наружных работ, влага разъедает раму, особенно в местах крепления. Поэтому после того, как леса построены и проверены, каждую деталь необходимо отшлифовать, очистить от пыли, загрунтовать и покрасить. Деревянные полы также обрабатываются антисептиками и окрашиваются для защиты от влаги и гниения.

«За» и «против

Как должны выглядеть самодельные строительные леса?

Во-первых, строительные леса — это не маленькая конструкция, а скорее большая конструкция, которую нужно где-то хранить, когда она больше не нужна.

Конечно, деревянные леса можно разобрать позже, но это отнимает много времени, к тому же вам придется где-то хранить доски, если они не понадобятся в ближайшем будущем. Помните, что деревянные леса собираются с помощью гвоздей, а не шурупов, поэтому доски не будут полностью целыми.  Кроме того, при работе на лесах дерево часто пачкается раствором или краской.

Самодельные металлические леса можно не только демонтировать, но и арендовать в будущем.

Во-вторых, нефабричные леса предназначены для работы на максимальном уровне первого этажа (от земли). На больших высотах эксплуатация самодельных лесов становится опасной.

В-третьих, строительные леса нужны редко (только при ремонте фасада здания), поэтому монтаж и демонтаж такой временной конструкции нерентабелен с точки зрения времени, затрачиваемого на работу.

В-четвертых, часто требуется большая длина лесов (например, не менее 6 метров для установки сайдинга). Это увеличивает их вес, и перемещение самодельных деревянных лесов на другую сторону дома становится проблемой для трех или четырех человек.

Какой из них лучше?

Первый вопрос, который возникает у домовладельца во время строительства или ремонта, — это выбор материала, из которого будет изготовлена конструкция. Конечно, трудно не согласиться с тем, что металл всегда остается самым любимым материалом. Однако дерево подкупает своей пластичностью, возможностью отказаться от простого инструмента, который есть в наборе каждого «джентльмена» — молотка, дрели, пилы и шуруповерта (отвертки).

В этом случае металл намного сложнее. Чтобы получить максимально прочную конструкцию, необходим сварочный аппарат и умение с ним работать.

Такую конструкцию нужно будет где-то хранить, а для этого требуется довольно много места. Конечно, качественные строительные леса можно сдавать в аренду, но вряд ли многие владельцы будут в восторге от возможности получать такой доход. По этим причинам чаще всего предпочтение отдается традиционной древесине — материалу, с которым легко работать во всех отношениях.

Еще одним важным фактором при выборе материала является экономическая целесообразность. Многие считают, что металл логичен только в одном случае: когда его можно «найти» бесплатно. Если к цене «железа» добавить стоимость крепежа и сварочных работ, то самодельные строительные леса будут дороже заводских. По крайней мере, покупали деревянные изделия.

Теперь несколько слов о древесине, которая не должна иметь серьезных дефектов. Идеальным материалом считаются еловые доски, которые имеют минимальный вес и одинаковое количество сучков. Однако они не всегда имеются в домашнем хозяйстве, чего нельзя сказать о сосне. Это второй потенциальный кандидат, но сначала его нужно проверить на прочность.

Для испытания отрезки длиной 2-2,5 метра кладут на низкие столбики из кирпичей, затем встают на середину доски и несколько раз перепрыгивают через нее. Если доска без проблем выдерживает такие эксперименты, ее можно смело использовать для строительных лесов.

Саморезы или гвозди?

Это еще один момент, который необходимо учитывать, поскольку прочность конструкции зависит от крепежных элементов. Конечно, деревянные леса не предназначены для длительного использования. По окончании работ их просто демонтируют. Однако в данном случае играет роль не простота демонтажа, а надежность крепежа.

Для деревянных конструкций рекомендуется использовать саморезы, но только в том случае, если они не используются для монтажа на относительно большой высоте. В этом случае лучше использовать гвозди. Они изготовлены из мягкого металла, поэтому могут гнуться, но не ломаться. Саморезы из закаленной стали — наихудший вариант. Анодированные крепежи — лучшие, но они не идеальны, так как могут стать неприятным сюрпризом.

Гвозди — оптимальное решение. Однако есть и другой метод. Сначала все детали соединяются с помощью анодированных саморезов. Если после тестирования не обнаружено проблем с надежностью, в каждое соединение вбивается 2-3 гвоздя.

Чтобы не повредить дерево, под элементы подкладываются тонкие доски (планки), которые легко раскалываются перед окончательным демонтажем лесов. Таким образом, выступающие гвозди можно удалить без особых проблем.

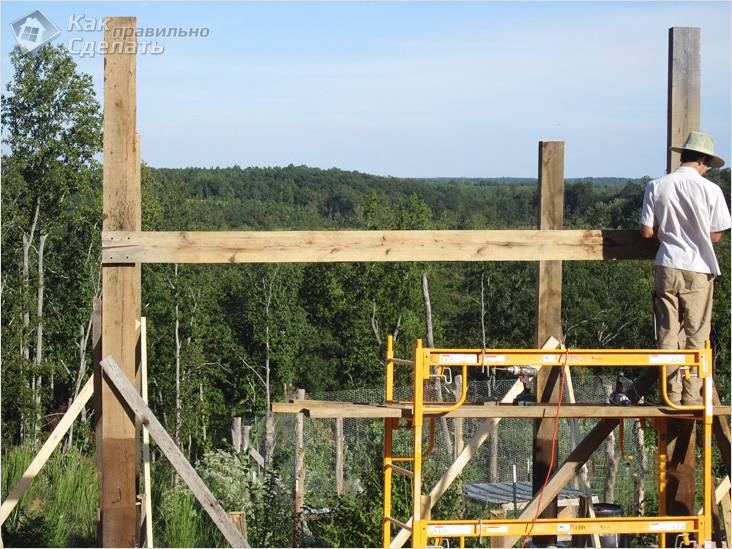

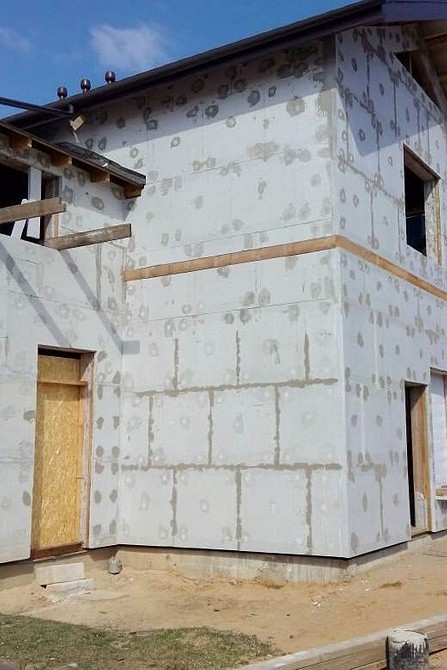

Как избежать возведения строительных лесов

Строительные леса должны быть учтены уже на этапе планирования вашего дома.

Если вы не собираетесь выполнять фасадные работы самостоятельно (а намерены нанять строительную бригаду), вы можете особо не задумываться о строительных лесах, поскольку строители обычно прибывают на объект со своими лесами и подмостями.

Однако ближе к концу строительства (и через некоторое время) леса могут понадобиться для мелкого ремонта фасада. Можно ли этого избежать?

Абсолютно. Прежде всего, убедитесь, что фасад дома не будет нуждаться в ремонте в течение многих лет. Это можно сделать, используя облицовочный кирпич для стен. В настоящее время они доступны у многих производителей и в довольно широкой цветовой гамме.

Однако другие материалы покрытия (такие как сайдинг, штукатурка и т.д.) будут периодически требовать вашего внимания, а значит и дополнительных затрат, так как строительные леса (покупка или аренда) бесплатно не получится.

Схемы

Схемы помогут вам сконструировать собственные строительные леса:

Основные компоненты строительных лесов

Схема деревянных строительных лесов

Схема клиновых строительных лесов

Расположение поперечных строительных лесов

Схема оболочки строительных лесов

Схема рамы строительных лесов

Схема сборки строительных лесов

Монтаж строительных лесов

Специфика производства рамных строительных лесов

Рамные леса характеризуются использованием легких стальных труб и соединяющих их диагональных элементов типовых размеров. Этот тип конструкции чаще всего используется для производственных задач обычной сложности. Стандартизация сборных элементов с фиксированными размерами упрощает монтаж и демонтаж лесов. Его секции всегда одинаковы и могут иметь следующие стандартные размеры:

• длина секции (шаг): 2/2,5/3 m;
• высота секции: 2 m;
• Ширина секции: 1 m.

Общая прочность конструкции обеспечивается за счет использования трубчатых опор и горизонтальной арматуры с необходимым диаметром и толщиной стенки. Эти параметры выбираются в зависимости от размеров строительной площадки и высоты рабочей зоны. Рамные леса LRSP-30 могут использоваться для ремонта на высоте до 30 метров. Диаметр трубы составляет 42 мм, толщина стенки — 1,5 мм. Другой тип рамных лесов (LRSP-100) отличается более высокими параметрами прочности и возможностью работы на высоте более 30 метров. Это возможно благодаря использованию опорных ножек из сверхпрочной стали (48/3 мм).

Благодаря модульной конструкции рамные леса мобильны в использовании. Стандартные размеры позволяют быстро добавлять секции или перемещать оборудование в другое место на строительной площадке. Конструкция лесов разработана таким образом, чтобы их можно было легко хранить, перевозить и использовать для выполнения любых видов работ.

Конструктивные особенности штыревых лесов

Штыревые леса отличаются от рамных прежде всего тем, что не имеют модульной конструкции. В собранном виде он состоит из каркаса, состоящего из колонн, выступов, опор и соединительных элементов. Леса собираются с помощью трубчатых элементов, к которым привариваются штыри. Благодаря простоте конструкции и минимальному количеству компонентов он получил широкое распространение в советское время.

Размеры лесов штыревого типа также стандартизированы и отражены на стандартных чертежах. Этот вид строительства делится на несколько подвидов, отличающихся высотой рабочей зоны и особенностями работы:

• LSH-50. Строительные леса используются для конструкций с максимальной рабочей высотой до 50 метров. Для производства используются трубчатые стальные элементы размером (48/3 мм). Высота такой секции составляет 2 метра, а ее длина варьируется от 1,5 до 3 метров. Ширина прохода также может варьироваться от 1 до 2 метров.
• Э-507 Леса с такой конструкцией используются на фасадах, высота которых не превышает 60 метров. Используются трубчатые элементы диаметром 57 и толщиной стенки 3,5 мм. Расстояние между соседними столбами стандартизировано и составляет 1,6 м.

Леса столбового типа (также называемые транцевыми лесами) повсеместно зарекомендовали себя как надежное решение с длительным сроком службы. Простота монтажа и высокий коэффициент удельной нагрузки позволяют использовать их в сложных условиях работы на высоте более 30 метров.

Особенности изготовления хомутовых и клиновых лесов

Зажимные и клиновые леса используются при обработке объектов любой сложности и геометрии поверхности. На практике они часто используются в комбинации, что еще больше повышает универсальность конструкции и обеспечивает ее высокую производительность.

Строительные леса с клиновым замком могут иметь два стандартных размера, что определяет максимальную высоту рабочей зоны:

• LSC — 60. Он предназначен для использования на высоте до 60 метров. В нем используются вертикальные и горизонтальные трубы диаметром 48 со стенками толщиной 2 мм.
• LSC — 100. Может использоваться для производственных работ на фасадах высотой до 100 метров. Они изготавливаются из прочных труб диаметром 48 мм с увеличенной толщиной стенки 3 мм.

Клиновые леса имеют фиксированную высоту секции 2 м и длину 2 или 3 м. Ширина прохода зависит от размеров объекта и может составлять от 1 до 3 м.

Хомутовые леса считаются самыми прочными и надежными из всех типов конструкций. Поэтому их применение не ограничивается ремонтом фасадов, они также используются при строительстве стадионов, строительстве и ремонте зрительских трибун и т.д. Типовые размеры и материал секций зависят от максимальной рабочей высоты. В соответствии с этим показателем различают:

• LH-30. устанавливаются базовые трубы диаметром 42 мм и толщиной стенки 3 мм. Стяжки изготовлены из тех же труб, но с толщиной стенки 2 мм. Высота секций составляет 2 метра, ширина — 1 метр, длина — 3 метра.
• LH-60. Изготовлен из материалов, аналогичных тем, что используются в LH-30. Ключевым отличием является длина секций, которая в данном типе конструкции составляет 2,5 метра.
• LH-80. Самая прочная из всех представленных типов конструкций. Для секций используются более толстые трубки большего диаметра (57/3 мм). В целях снижения нагрузки на единицу продукции размер секции также был уменьшен, что составляет: 2 метра в длину и высоту, 1,5 метра в ширину.

Клиновые и хомутовые леса относятся к профессиональному оборудованию. Его сборка, разборка и монтаж должны выполняться квалифицированным персоналом.

Характеристика/тип	Рамки	Прикрепленный	Настенные кронштейны	Клин
Максимальная высота	До 60	До 60	До 60	До 80
Область применения	Отделка фасада	Отделка фасадов, кладка и работа с камнем	Отделка фасадов, кладка и работа с камнем, строительство сложных форм	Отделка фасадов, кирпичная и каменная кладка
Диаметр и толщина стенок, мм	42×1.5 (высота до 30 м) —— 48×3 (высота более 30 м)	48х3 (ЛШ-50) —— 57 x 3,5 (E-507)	57 х 3	48 х 3
Используйте на объектах сложной формы	не	нет	да	нет
Может использоваться на фасадах со сложной геометрией поверхности	нет	да	да	да
Максимальная длина секции, м	3,3	4,2	5	3
Размер одной секции (Д х Ш х В), м	3x1x2	3×1.6×2	3x3x2	3х1х2
