Соединение столярных изделий — полубревна и шканты: как сделать самому

Основные характеристики столярных соединений

Существует множество столярных соединений, около 200 вариантов, но дело в том, что одно и то же соединение называется по-разному, в зависимости от страны, или, как у нас, в зависимости от региона.

Особенность столярного соединения заключается в том, что его способность выдерживать расчетную нагрузку зависит от точности работы по соединению деревянных элементов.

Для повышения прочности столярного соединения часто используются шипы. Это деревянные нагели, которые устанавливаются в суставе на клеевой основе. Соединенные штифты называются нагелями. Они имеют прямоугольное сечение и используются для предотвращения перемещения деталей.

Виды столярных соединений в зависимости от способа их разделения.

Все столярные соединения делятся на 2 основных типа:

• съемный;
• постоянный.

Разъемные соединения

Основное отличие разъемных соединений заключается в том, что они позволяют разбирать деревянную конструкцию, не повреждая ее.

Чаще всего для этой цели используются нити, которые бывают двух видов:

• болтовые, где компоненты соединяются винтом;
• болтовые, где соединение осуществляется с помощью гайки, болта и шайбы;
• шпильки, когда болт вставляется только в одну деталь.

Надежные соединения

Существует множество других типов столярных соединений. Все они характеризуются тем, что невозможно разобрать деревянную конструкцию, не разрушив ее.

Сплошные соединения могут быть клеевыми, когда детали склеиваются между собой. Эти суставы являются постоянными.

Соединения между деревянными и металлическими деталями. К ним относятся металлические гвозди и скобы. Опалубка, строительные леса и другие деревянные строительные конструкции изготавливаются с помощью гвоздей. Фанера, ДСП и цементная плита соединяются шурупами.

Мебель крепится с помощью шпунтов и пазов. Это деревянные детали, называемые шпунт, паз, глазок и язычок. В этих суставах на одной части находится язык, а на другой — глаз, которые соединяются под прямым углом. Так изготавливаются рамы, коробки и каркасы.

Конические соединения считаются слабыми, но при использовании клея они становятся прочными и могут выдерживать большие нагрузки.

В ящиках и коробках часто используются шпунты и пазы.

Виды столярных соединений

Все виды пиломатериалов, доски и балки распиливаются в соответствии со стандартами, чтобы получить конструкцию с правильными размерами для соединения. Соединения могут быть стыковыми или коробчатыми. Существуют также коробчатые и ящичные соединения и многие другие виды соединений, которые мы рассмотрим ниже.



Шлицевые соединения

Они используются для соединения кусков древесины под углом или при пересечении друг с другом.

Они очень прочные, поэтому их используют для изготовления оконных рам, дверей и крупной мебели.

Угловые соединения

В случае двух кусков дерева это: «шпунт и паз», «полубревно», «полубрус». Они также используются при сборке оконных и дверных рам и каркасов теплиц.

Метод соединения половин бревен предполагает соединение брусьев как по длине, так и под прямым углом.

Японский сустав

Необычный японский столярный метод является единственным в своем роде. Японские столяры — отличные мастера. Они соединяют деревянные детали вместе без использования гвоздей или крепежа, используя только трение. Они соединяют сложные конфигурации в замки, требующие идеального совмещения линий. Такая работа возможна только при наличии большого опыта и специальных навыков в столярном деле.

Деревянные срубы соединяются с помощью «шпунта и паза», т.е. без остатков или с остатками «в чашу». Без остатка бревна образуют ровный угол, а их концы не выступают за пределы стены. Соединение с остальными означает, что концы бревен или брусьев накладываются друг на друга в углах здания. Этот метод лучше сохраняет тепло внутри конструкции.

Торцевые соединения

Также известен как штабелирование. Это процесс соединения деталей по длине.

Торцевые соединения могут быть шпунтованными или гладкими. Они крепятся с помощью клея, шурупов, болтов или крышек.

Стыковое соединение досок делает композитную доску более прочной, чем доска из цельного дерева.

Особенность стыкового соединения заключается в том, что каждый пиломатериал имеет как паз, так и накладку. Если стыковое соединение должно выдерживать изгиб, нахлест выполняется с угловым или смещенным соединением.

Боковые швы

Это называется стыковым соединением. Стыковка — это соединение досок по толщине и ширине. Их древесные волокна должны идти параллельно. Такие доски не должны быть деформированы. Они используются для ворот, полов и заборов. Боковые шарниры прочные и надежные. Такое соединение можно усилить, уложив доски крест-накрест.

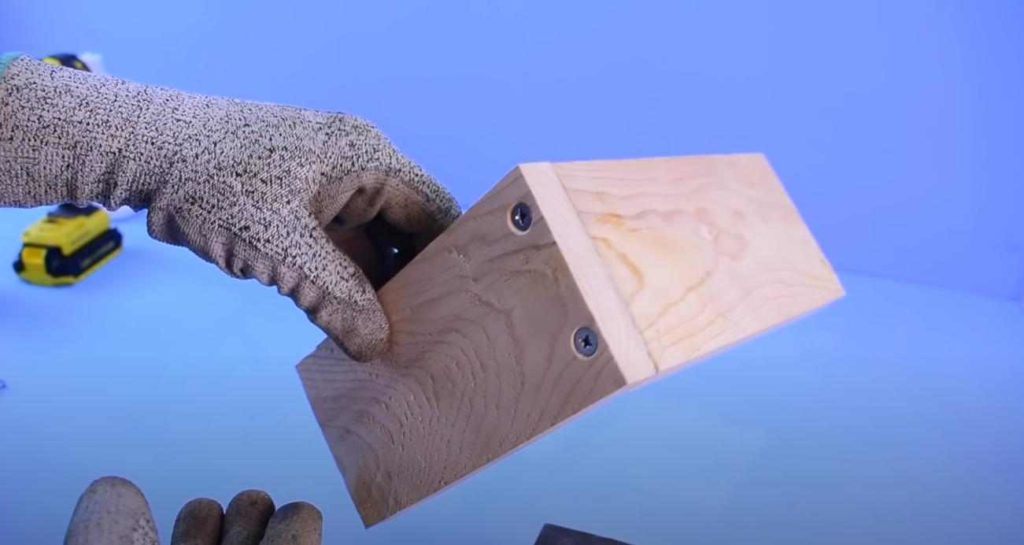

Соединение встык используется, когда детали необходимо соединить под углом. Он изготовлен с профилем, который предотвращает перемещение деталей.

Стыковое соединение — это соединительное соединение, соединение встык, клеевое и крепежное соединение или гладкое соединение, выполненное с пазами.

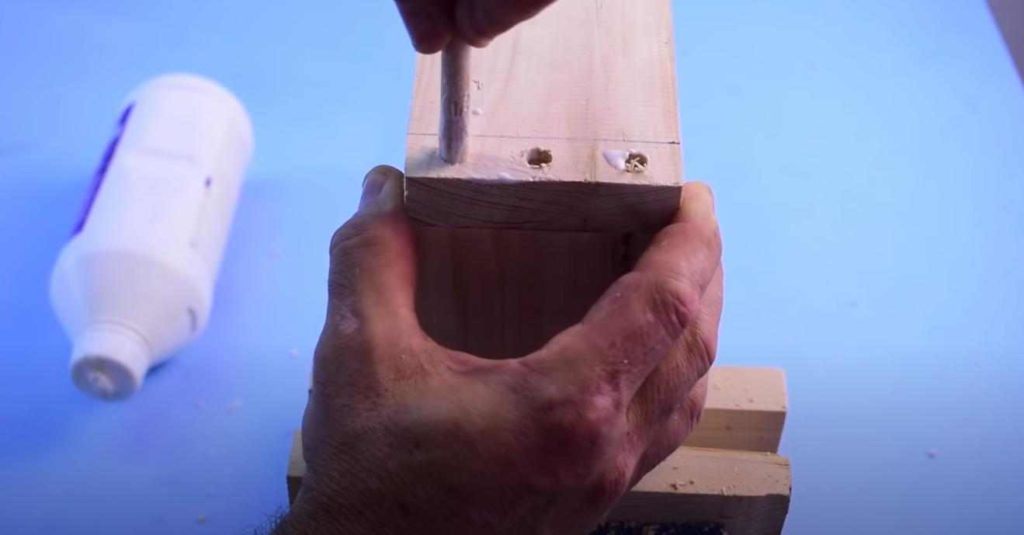

Дюбельное соединение осуществляется путем сверления отверстий и вбивания скоб. Этот тип соединения лучше всего укреплять дюбелями или шурупами.

При покрытии крыши здания боковой шов накладывается внахлест. Она хорошо защищает от проникновения влаги под крышу. При строительстве дома больших размеров из деревянных брусьев их следует скреплять железными или деревянными креплениями — нагелями. Железные крепежи — это зажимы, проволока или железные винты.

Для крепления наружных стен и крыши, чтобы обеспечить хороший отвод осадков и надежную ветроустойчивость, производится боковое крепление внахлест с использованием обрешетки под плинтуса, которые прибиваются друг к другу.

Паркетный пол формируется путем стыковки с помощью обрешетки. Имеются Т-образные шарниры. Они изготавливаются с коническим соединением головок или со ступенчатой конической головкой.

Плотницкое и столярное дело — это полухудожественные ремесла. В старину на Руси с помощью одного топора строили избушки и храмы потрясающей красоты, которые мог разрушить только огонь.

Столярные соединения позволяют творить чудеса с простыми повседневными предметами. Простые удлинители досок позволяют тем, у кого бюджет ограничен, сделать надежные полы и стены из обрезков и недорогих коротких досок. Возможность делать композитные элементы более прочными, чем монолитные плиты, делает деревянное строительство более дешевым.

Секреты изготовления половинчатых соединений деревянных рам

Полумуфта — это простой и надежный способ соединения двух одинаковых элементов под прямым углом. Этот метод полезен для изготовления угловых, крестовых и Т-образных соединений. Разметив и выбрав половину толщины материала в каждой детали, можно получить аккуратный и прочный шов, который будет необходим при сборке деревянных рам и конструкций.
Полубревна можно заготавливать несколькими способами — с помощью фрезера, циркулярной или ленточной пилы. Вот как сделать идеально плотный шов, используя классический набор ручных инструментов.

ИНСТРУМЕНТЫ

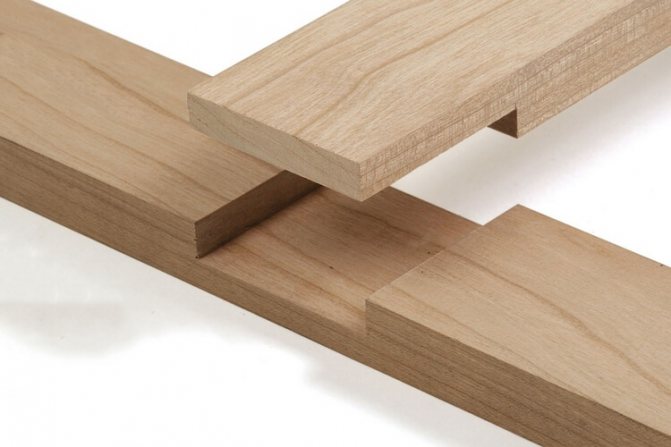

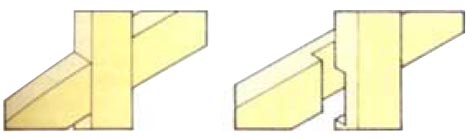

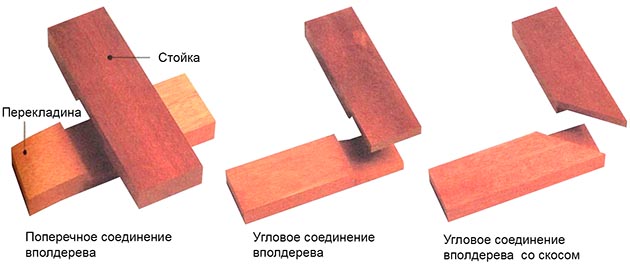

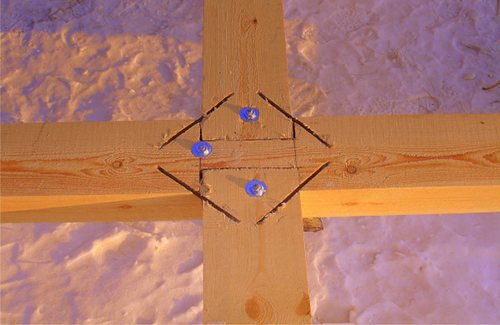

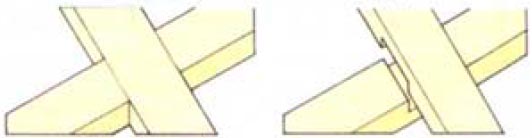

Поперечное соединение половин бревен

Это лучшее соединение, когда горизонтальный брус соприкасается с вертикальными стойками каркасной конструкции, например, в разделительных шкафах или в оконных и дверных рамах.

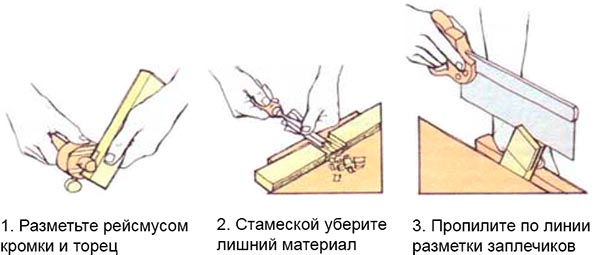

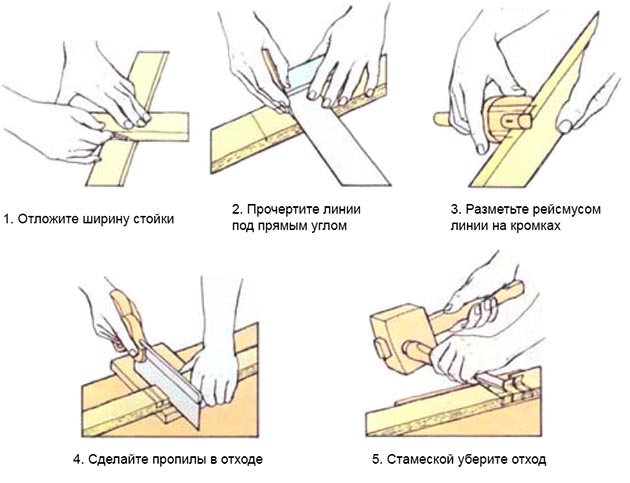

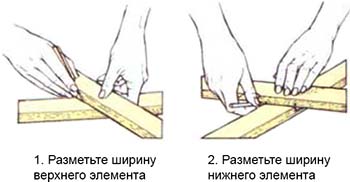

Совместная маркировка

Обычно лицевая сторона столба не опиливается, хотя соединение имеет одинаковую прочность в обоих направлениях. Отметьте ширину стойки на поперечине (1). Используя чертильный нож и транспортир, отметьте линии на передней стороне гребня и до середины его края (2). Переверните заготовку и проделайте то же самое с задней частью стойки.

Установите линейку на половину толщины древесины и проведите линии на боковых кромках между уже проведенными линиями разметки, начиная с передней части каждой детали (3). Промаркируйте отработанный материал.

Вырезание шва

Используя верстак для коротких заготовок, пропилите древесину вдоль плечевых линий на глубину, отмеченную линейкой. Убедитесь, что вы пилите с внутренней стороны материала — отходы — между линиями разметки, так как неплотное соединение недостаточно прочно и выглядит некрасиво. Сделайте один или два дополнительных надреза, равномерно расположенных на отработанной части, чтобы облегчить дальнейшую работу с зубилом (4).

Поместите заготовку в тиски. Используйте стамеску и молоток соответствующего размера, чтобы удалить лишнюю древесину. Долотом работайте по направлению к центру, слегка направляя его вверх (5). Переверните заготовку, чтобы разрезать материал с другой стороны. Выбрав основную часть отходов, отрежьте оставшуюся часть посередине. Держите долото вертикально, чтобы удалить волокна, оставшиеся у основания лезвий после резки. Проверьте ровность нижней стороны пирамиды боковой гранью стамески.

Инструменты



• Ручная пила;
• Плотницкая площадь;
• Несколько стамесок разной ширины;
• Металлический молоток.



Как сделать поперечный шов между половинками бревен?

Предположим, вам нужно сделать крест для новогодней елки, манекена или любого другого предмета интерьера. Возьмите два деревянных бруска с поперечным сечением 4-5 см. Нарежьте их длиной около 30-50 см. Для этого вида работ подходят мягкие породы дерева, например, сосна, тополь или ольха, с которыми легче работать.

Найдите центр первого пиломатериала и, исходя из него, определите ширину второго пиломатериала. Используйте столярный квадрат с ободом для разметки поперечных линий.
С помощью ручной пилы сделайте пропил вдоль края разметки на половину толщины древесины. Добавьте несколько дополнительных углов, чтобы было легче работать с цельным блоком. Проделайте то же самое с другой балкой, только в зеркальном отображении.

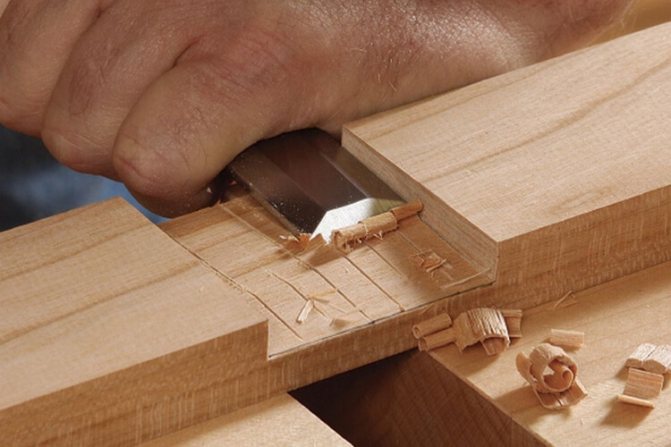

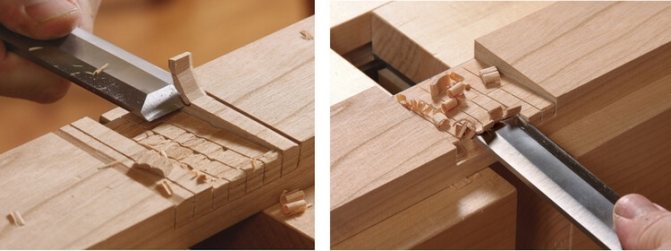

Режущими инструментами здесь служат стамески разной ширины. Вы можете использовать более узкие стамески для срезания основной части, что позволит вам грубо очистить поверхность. Более широкая стамеска позволяет тщательно очистить режущую поверхность. Для измельчения хорошо подходит резиновый или деревянный молоток.

Не стоит рубить всю толщу массива за один раз. Начните делать надрезы сначала с одной стороны, затем с другой. Таким образом, вы сможете избежать неожиданных сколов и трещин, которые могут испортить внешний вид и целостность шва.

После завершения работы с помощью стамески, транспортира или линейки проверьте ровность и боковые кромки стыка на обоих брусках и, если необходимо, зачистите края заготовок.

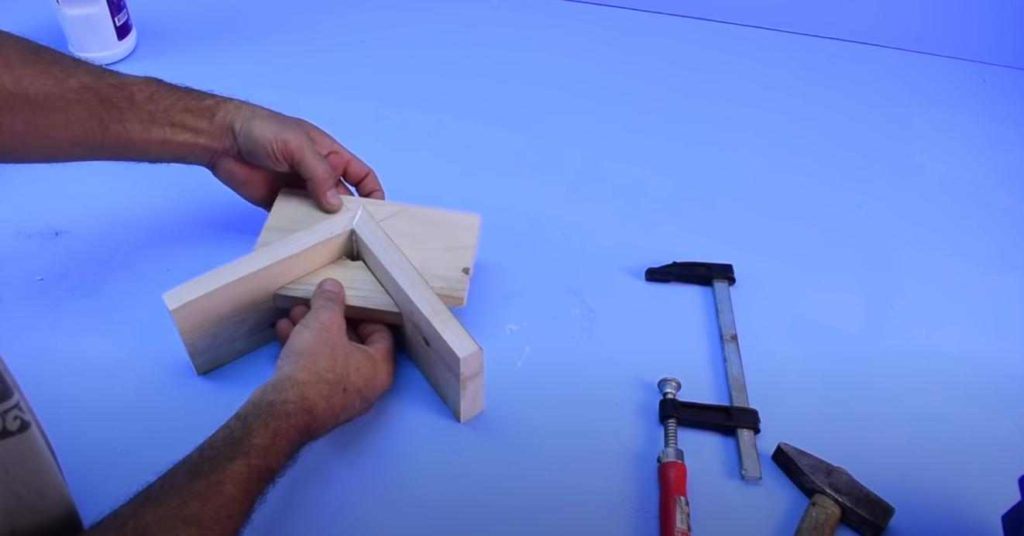

Теперь настало время для самого важного нюанса техники Кигороши. Части сканлейта, которые не были срезаны в месте соединения с крестовиной, следует слегка прижать металлическим молотком. Идея этого метода заключается в том, чтобы слегка сжать древесину, не раскалывая ее. Это следует сделать с обеих сторон досок.

Сильно надавите рукой на древесину в месте соединения. Если люверс не ослаблен, это будет трудно сделать вручную. Используя тот же молоток, аккуратно забейте гвоздь в шов через деревянную доску.

Плотно установленные поперечные планки достаточно прочны и держатся без клея или нагелей. Он выглядит очень эстетично и аккуратно. Кстати, японцы советуют смачивать края древесины водой перед непосредственным закреплением перекладин молотком. Под воздействием влаги волокна древесины разбухают и возвращаются в исходное положение, делая соединение еще более плотным и прочным. После высыхания можно снять поперечину и при необходимости использовать ее повторно.

Практический совет

При использовании стамесок для изготовления таких соединений важно, чтобы они были очень хорошо заточены. В противном случае сколов и трещин не избежать. Их можно затачивать на войлочном круге или на кожаной полоске с пастой Гойя, делая лезвие острым как бритва.

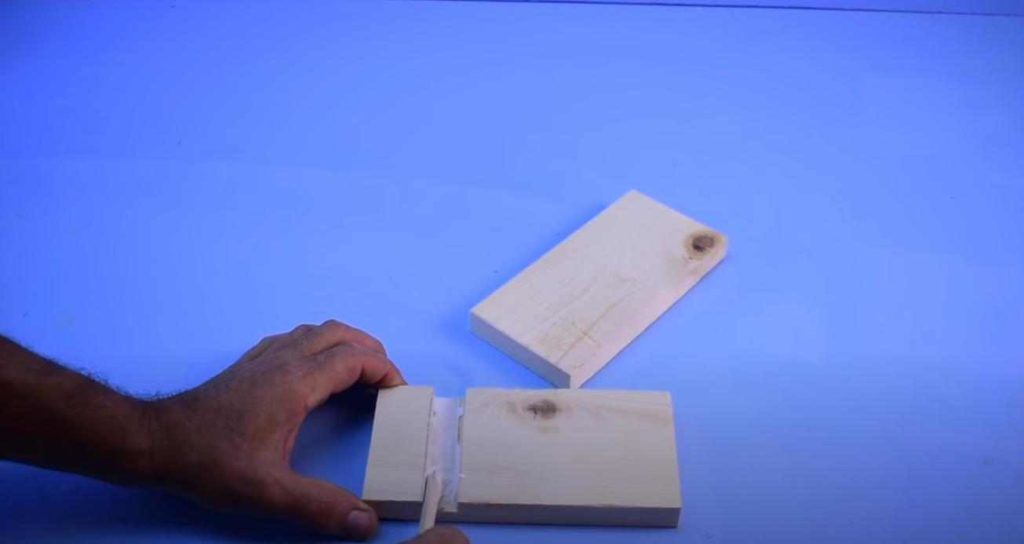

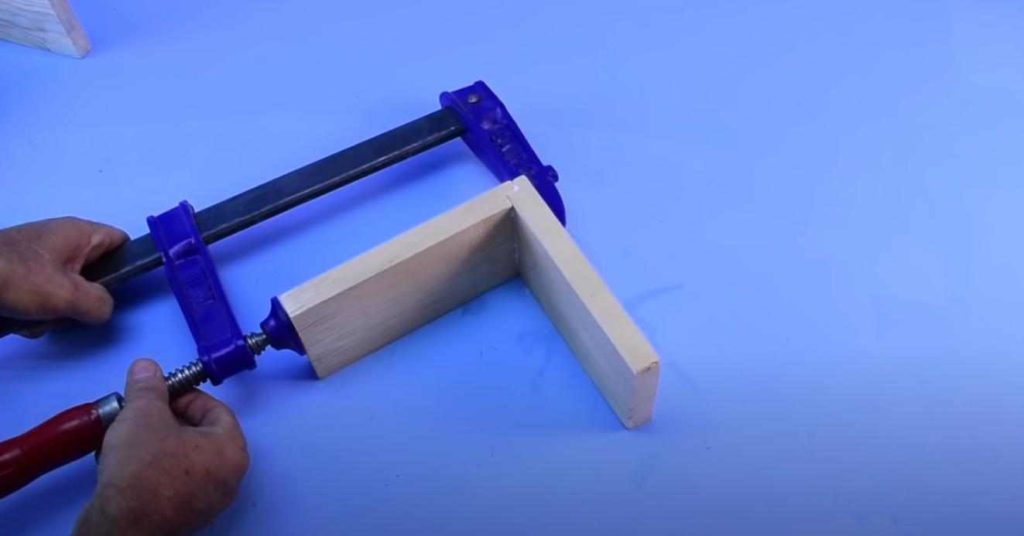

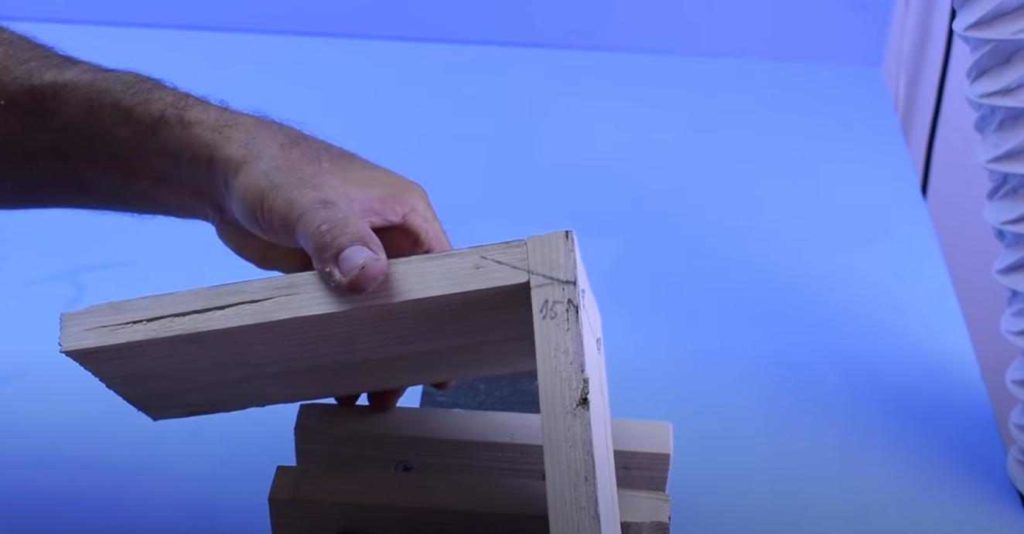

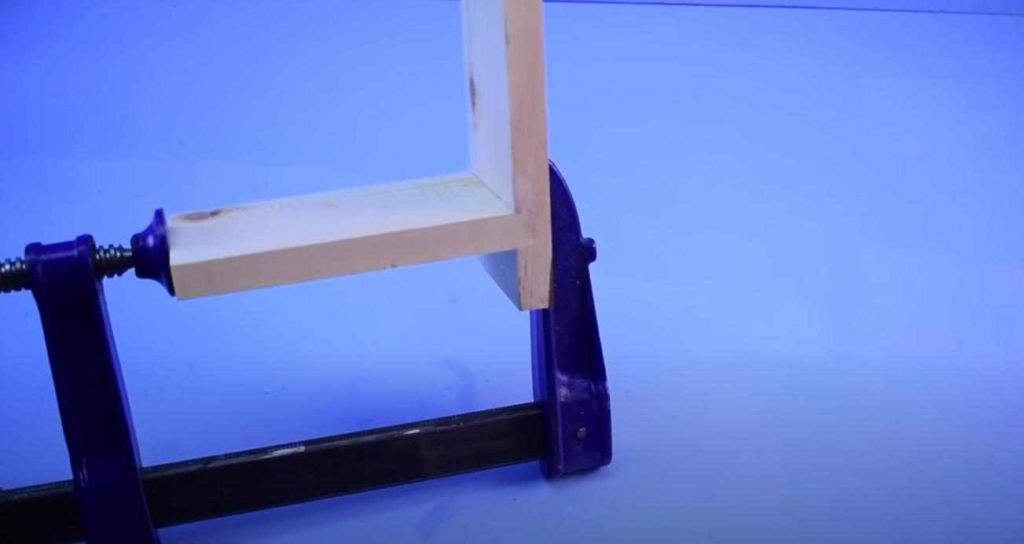

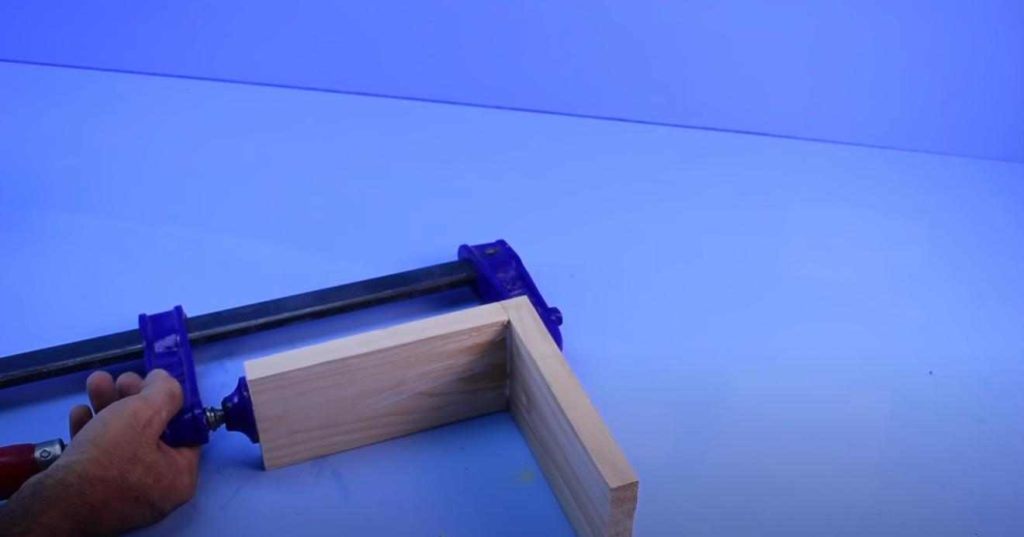

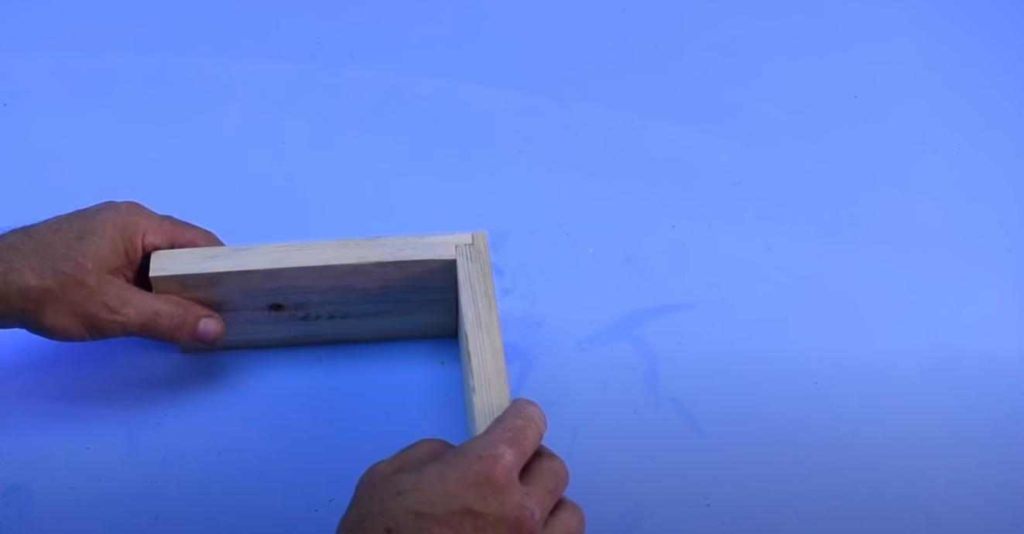

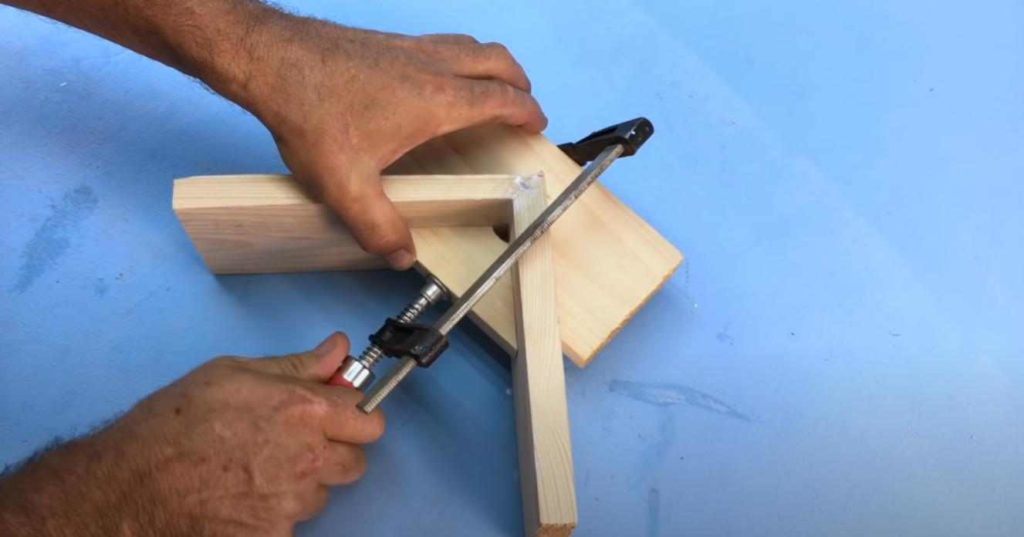

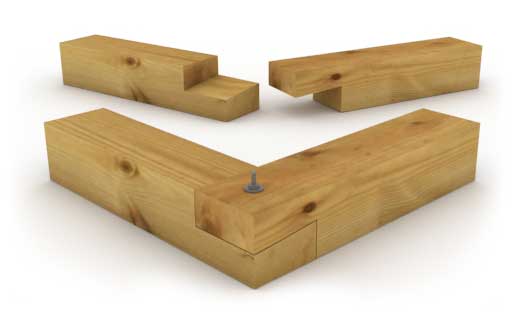

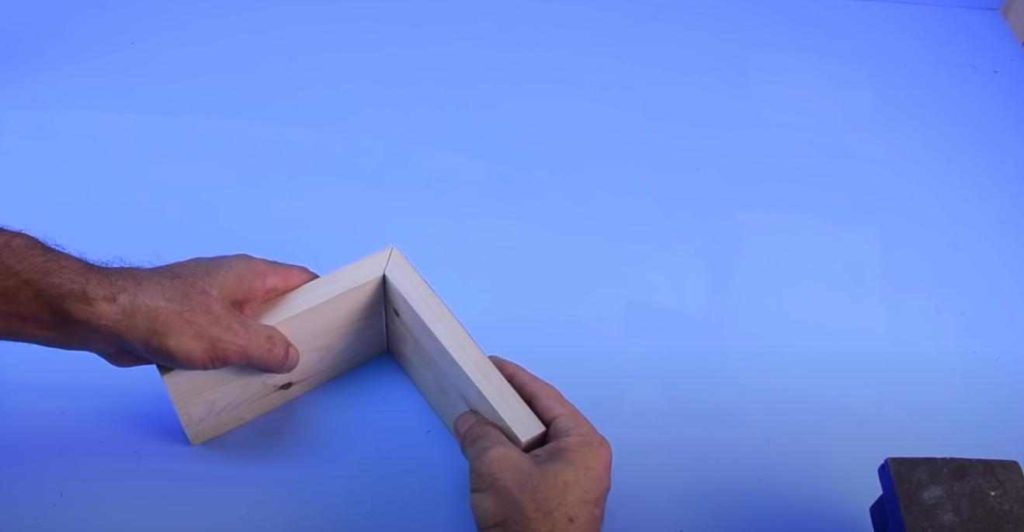

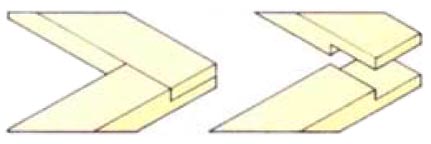

Угловое соединение половины древесины

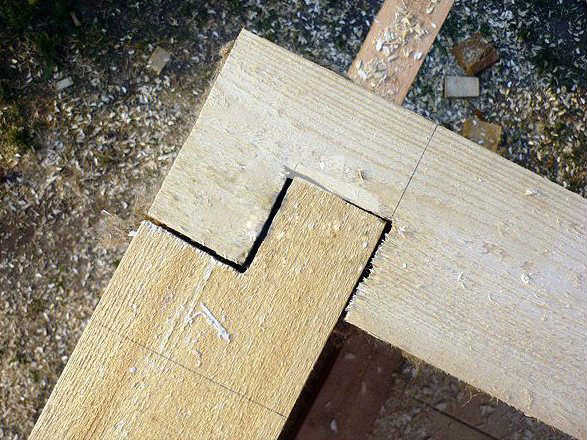

Угловые соединения фахверка (также известные как угловые замки) легко изготовить, но их прочность зависит от склеивания и может потребоваться усиление шурупами или дюбелями. Фахверковые уголки — более элегантный вариант, но они не такие прочные из-за меньшей поверхности склеивания.

Фахверковый стол

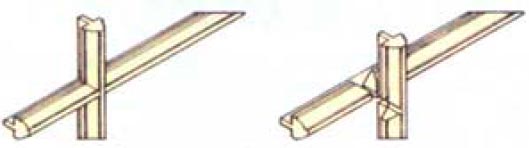

Выполнение соединения половин древесины в оконных и дверных элементах с декоративной окантовкой принципиально не отличается от выполнения поперечного (крестового) соединения половин древесины. Однако существуют дополнительные трудности, связанные с обработкой отделочной части.

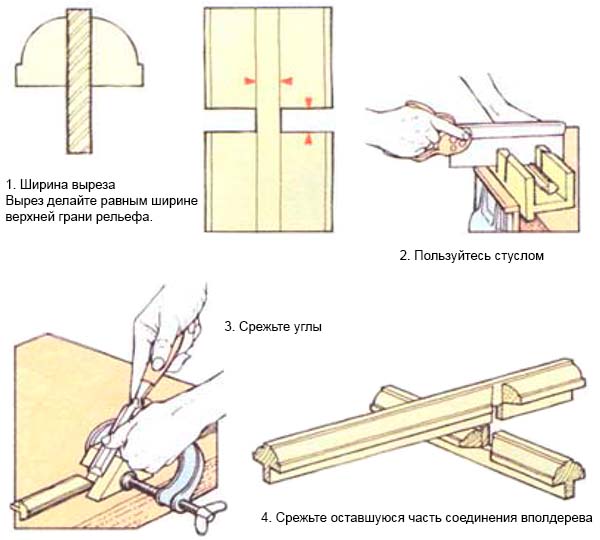

Обрезка соединительных деталей

После разметки положения стыка необходимо вырезать рельеф с каждой стороны. Для этого пропилите до края верхней кромки рельефа. Ширина этого разреза должна быть равна ширине верхнего края рельефа (1). Поскольку на изогнутой поверхности трудно сделать отметку, используйте деревянное острие, чтобы отметить правильное направление пиления (2). Сделайте деревянный брусок со скосом 45° для выравнивания рельефа. Скрепите блок и заготовку вместе, затем срежьте углы (ребра) рельефа зубилом (3).

Для оставшейся части каждой детали сделайте половинный шов. Глубина их среза должна соответствовать нижнему уровню рельефа (4).

Элитный полудеревянный шарнир

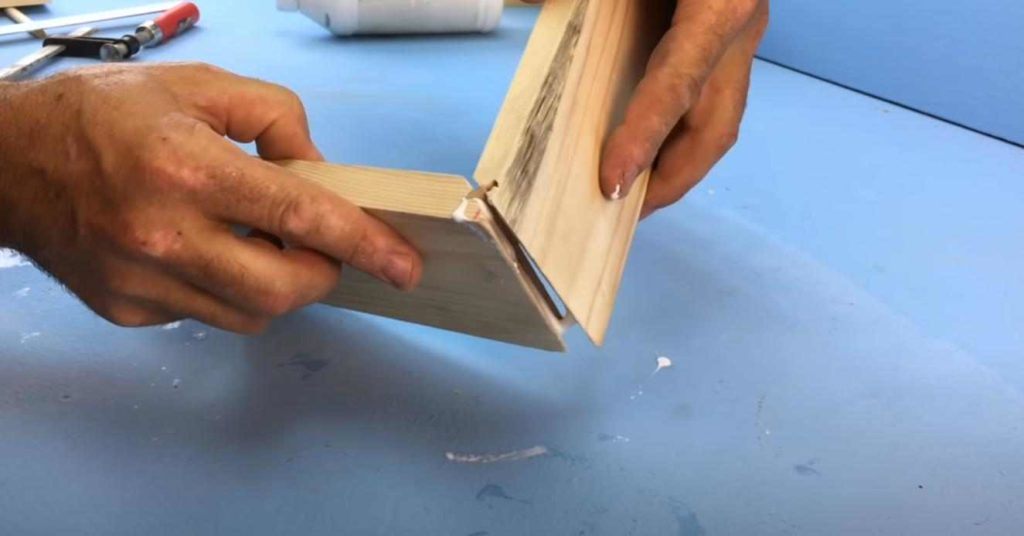

Угловое соединение полдерева фрезеруется так же, как и обычное поперечное соединение, но срезы делаются под углом. Основное отличие заключается в маркировке оружия.

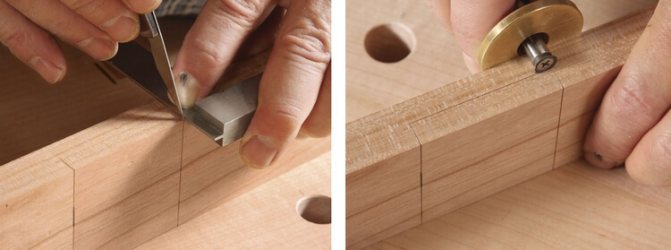

Разметка стыка

Разметка угла 45° не представляет сложности при использовании шпаклевочного ножа. Чтобы отметить другой угол, используйте ручной калибр, установленный на транспортире или точный чертеж. Отметьте одну линию для углового рычага на лицевой стороне нижней детали. Поместите верхний элемент на линию и отметьте его ширину (1). Вдоль этой отметки проведите вторую линию для руки. Проведите линии, перпендикулярные центрам ребер, и проведите между ними линию вдоль осевой линии ребра.

Установите верхнюю деталь на место лицевой стороной вверх и отметьте ширину нижней детали на обоих боковых краях верхней детали (2). Отметьте вырез на нижней стороне с помощью калибра или молотка.

Вырезание шва

Отпилите и забейте отходы от обеих досок так же, как и при соединении половин бревен, но с учетом отмеченного угла.

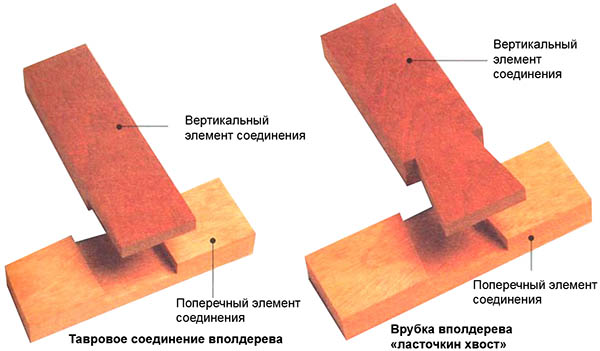

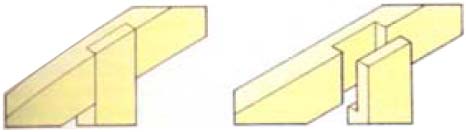

Соединение половинок деревянного шпунта и паза

Это относительно прочное рамное соединение, которое используется, когда одна деталь должна заканчиваться заподлицо с другой.

Маркировка компонентов соединения

После разметки паза на поперечной балке в соответствии с методом соединения половинок бруса отрежьте конец вертикальной стойки под прямым углом и отметьте ширину поперечной стойки на нижней стороне вертикальной стойки. Продлите линию до края и прочертите линии вдоль края и на конце (1) с помощью плоского ножа.

Вырезание соединительных деталей

Удалите отходы древесины с поперечины (2) с помощью пилы и стамески. Распилите сначала по линейке (пила движется вдоль отходов древесины), а затем по линии плеча, чтобы отделить отходы в вертикальной части (3).

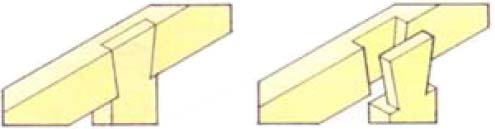

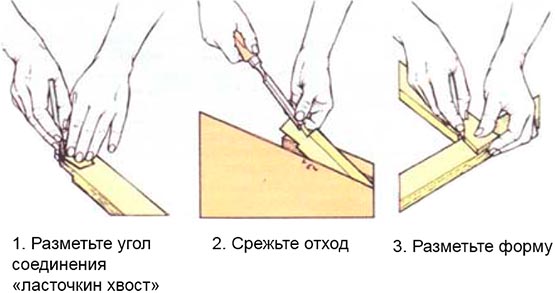

Вырубка половины ласточкина хвоста

Соединение типа «ласточкин хвост» похоже на Т-образное соединение, но оно прочнее, поскольку имеет большую прочность на растяжение вдоль оси вертикального элемента. Его также могут называть соединением в полбревна, поперечным соединением в гладкой сковороде и другими производными от этих названий.

Разметка и резка соединительных деталей

Сначала вырежьте вертикальный элемент, который будет формировать «хвост». Разметьте и обрежьте деталь внахлест, как показано на рисунке, чтобы сделать простой стыковой шов в полдерева. Отметьте угол «ласточкина хвоста» с помощью шаблона (1) или линейки. Вырежьте шпору с помощью пилы или зубила, в зависимости от размера соединения (2). Поместите ласточкин хвост на поперечную деталь и отметьте его форму на лицевой стороне (3). Продолжите линии по краям и проведите между ними линию глубины с помощью линейки. Затем смещения можно вырезать с помощью пилы и зубила.



Соединительные балки — типы и особенности

Древесина используется при строительстве домов, мостов, пандусов, а также для настила караванов и пристаней. Материал пользуется спросом у ландшафтных архитекторов и дизайнеров интерьеров. В строительстве важную роль играют способы сочетания различных типов и видов материалов, типы их соединений в деревянных конструкциях. Существуют различные способы соединения древесины в строительных конструкциях:

• Соединение, изготовление формованных конструкций;
• Возведение стен и перегородок;
• Укладка досок настила;
• Перекрестное связывание;
• Соединение «конец в конец»;
• Соединение под любым углом.

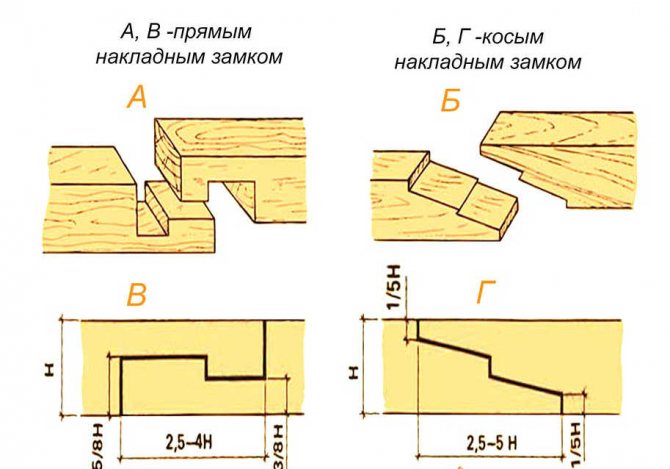

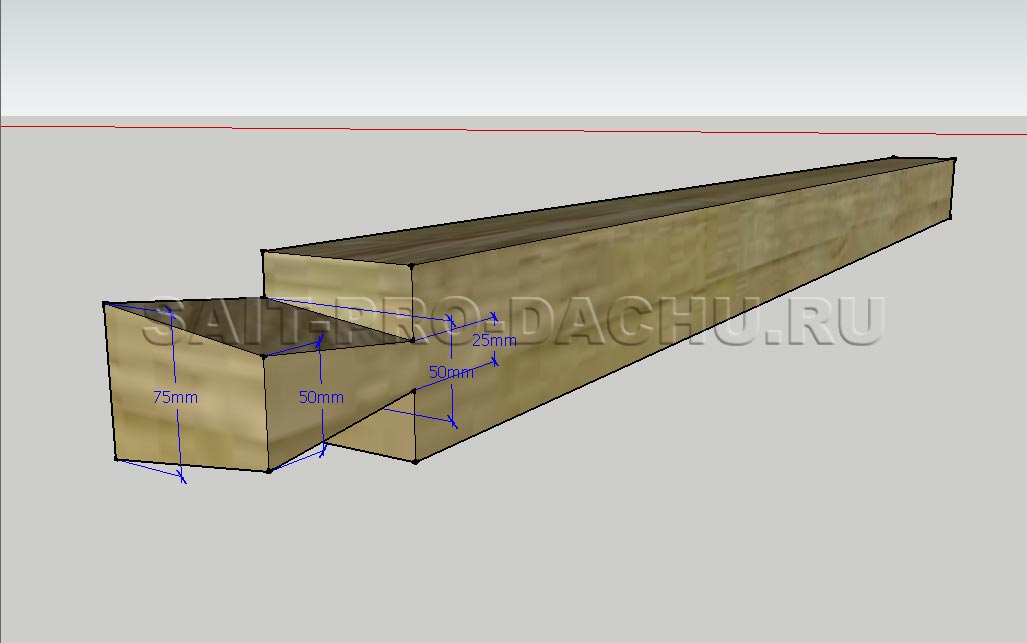

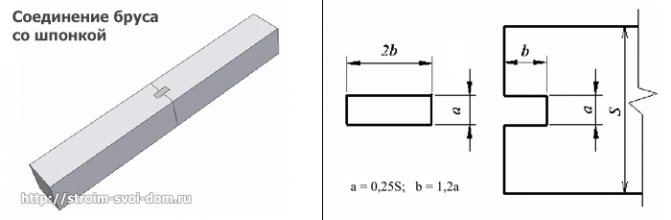

Удлинители

Длина прутков для промышленного производства определяется стандартом ГОСТ 24454-80; из множества размеров прутков наиболее популярны заготовки длиной 3 и 6 метров. При сращивании концы сращиваемых стержней фиксируются различными способами:

• Сращивание полудревесины;
• Полудеревянное соединение;
• Прямая защелка;
• Диагональная защелка;
• Диагональное соединение.

Выбор крепежа для соединенных балок зависит от задачи, которую необходимо решить. Для досок используется прямое соединение «шпунт-паз», для вертикальных опор — соединение «вполдерева» или «тенон», а для трехмерных конструкций — диагональное соединение. Замки укрепляются скобами, дюбелями и штифтами; для несущих опор используется винтовой крепеж. Для сохранения равномерной текстуры поверхности клееного бруса длина увеличивается за счет зазубрин, или шпунты и пазы усиливаются водостойким клеем.

Продольный монтаж деревянных стропил к кровельным панелям имеет свои особенности — необходимо учитывать влияние разнонаправленных нагрузок. Для соединения стропил используйте косое стыковое соединение, усиленное шурупом диаметром 10-12 мм.

Как соединить несущие элементы конструкции

В несущих конструкциях используются два типа соединений — растяжки и шарниры. Самый простой способ сделать соединение — это сделать пропил половинной толщины ручной пилой на одинаковом расстоянии от концов, а затем топором отколоть лишнюю древесину. После соединения двух кусков стык обычно фиксируется двумя планками, прибитыми к боковой стороне разреза. Склеивание также возможно, но только если детали плотно прилегают друг к другу.

Концы балок могут быть соединены практически под любым углом, и это основной метод соединения стропильных ферм. Для соединения стыков необходимо использовать дополнительную стяжную ленту: со стороны 30-50 см от угла на соединяемые куски укладывается пиломатериал и на стыках срезается половина толщины, затем стыки прибиваются гвоздями.

Часто вертикальные и наклонные конструкции нуждаются в опоре, например, при соединении стропил с потолочными балками. В этом случае в горизонтальной балке вырезаются посадочные отверстия, в которые будут вставляться стропила. Очень важно соблюдать угол наклона и не допускать подрезания более чем на треть толщины балки.

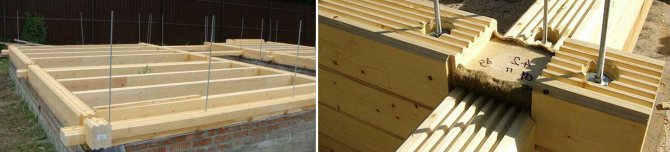

Присоединение по высоте

При возведении стен из массивной древесины и перегородок с естественной влажностью для усиления массивной древесины следует использовать шпильки, скобы или гнездовые крепления. Профбрус обладает высокой адгезией, а соединение «шип-паз» обеспечивает надежное соединение.

Наиболее распространенным этапом строительства при высотной привязке является возведение стен. В качестве соединительных элементов используются дюбели диаметром 25-30 мм. Для крепления столярных изделий из профилированной древесины требуется в 2-3 раза меньше дюбелей. Дюбельное соединение надежно и сохраняет свои свойства на протяжении всего срока службы конструкции.

Крепление «муфта» предотвращает деформацию и растрескивание при высыхании пиломатериала, а винтовая стяжка обеспечивает регулируемое вертикальное натяжение.

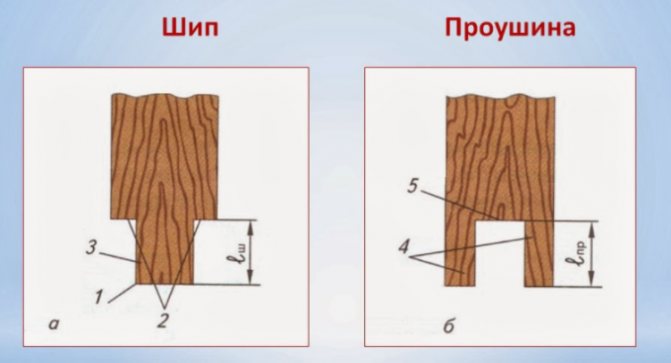

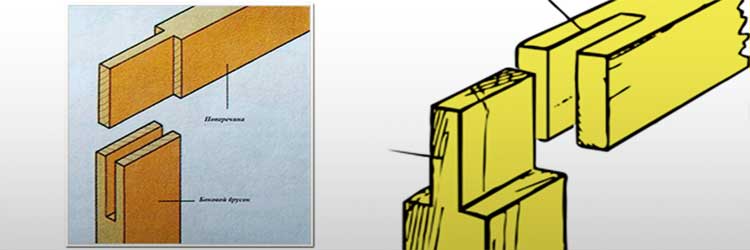

Шип в мигающем глазу

Угловые и Т-образные соединения (например, Т-образное соединение оконной рамы) можно легко выполнить с помощью шпунтов и пазов. В этом случае проушина располагается на конце вертикального элемента, а шип и паз — в горизонтальном элементе.

Работа начинается с разметки проушины. Толщина заготовки делится на три части. С помощью тонкой ножовки сделайте пропилы глубиной, равной ширине второй заготовки. Удалите излишки древесины стамеской и сгладьте стенки сетки наждачной бумагой.

Определите вторую заготовку. Ширина крепежа должна быть такой же, как ширина первой заготовки, а толщина должна быть равна толщине крепежа. Сделайте пропилы ручной пилой по металлу, тщательно контролируя глубину и угол. Удалите излишки с помощью долота.

Окончательная корректировка толщины производится с помощью наждачной бумаги. Детали должны соединяться без особых усилий и не разваливаться под собственным весом.

Как укладывать сканлейты

Пиломатериалы имеют квадратное или прямоугольное сечение, поэтому стыки получаются прочными. Их гораздо легче соединять, чем бревна. Легко разметить или вырезать щели в древесине.

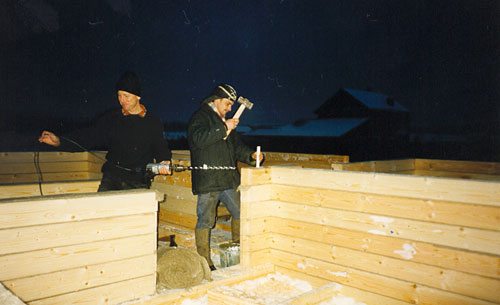

При укладке строительного материала при строительстве бревенчатого дома своими руками следует уделить большое внимание его закреплению в углах и по длине. Плохо закрепленная древесина может упасть.

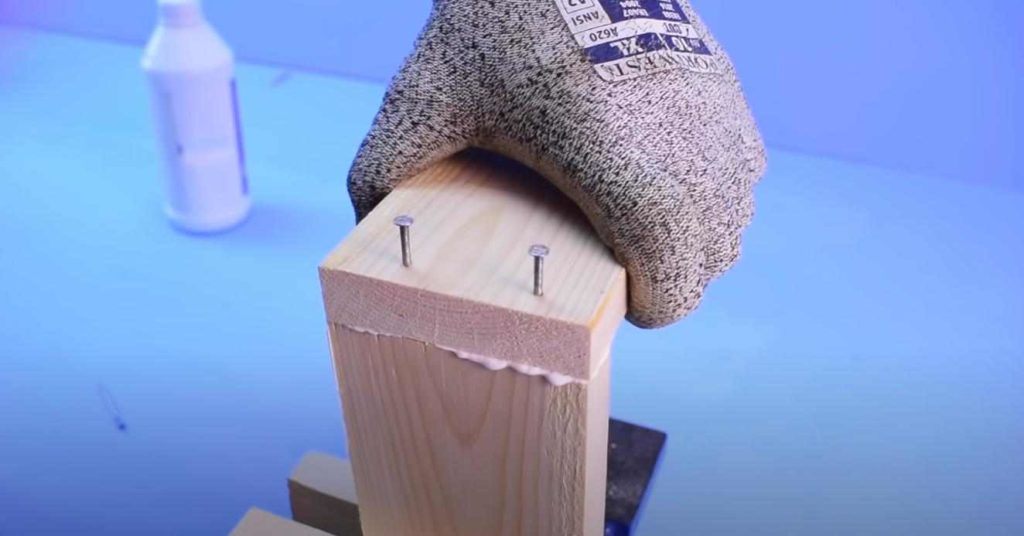

Не рекомендуется использовать гвозди для скрепления брусьев между собой. Влага в древесине может привести к ржавлению и разрушению гвоздей.

По этой причине вместо металлических гвоздей используются деревянные. Они называются гвоздями. В идеале они должны быть изготовлены из березовой древесины. Можно использовать обрезки и обрезать их до нужной длины. Они забиваются вертикально через каждые 1,5-2 м в заранее подготовленные отверстия. Диаметр дюбелей составляет около 20 мм. Отверстия для них следует просверлить на несколько миллиметров больше, чтобы они свободно вбивались и не препятствовали дальнейшей усадке стен.

Обязательным является гидроизоляция фундамента. Это могут быть два листа мембраны или гидроизоляционная мембрана. Можно комбинировать материалы: сначала нанести гидроизоляционный слой, а затем уложить рулонный слой.

На древесину и шипы наносятся антисептические и огнезащитные средства. Перед укладкой вентилируемого бруса удаляются дефектные пиломатериалы. Подготовьте крепежные элементы.

Положите первую доску. Подложите деревянные прокладки под брус и выровняйте с помощью спиртового уровня, чтобы первый ярус был идеально горизонтальным. Затем закрепите первый ярус с помощью анкеров. Угловое соединение в первом ярусе выполняется с помощью нагелей, а с внутренней стороны дома используются металлические уголки.

Как скрепить пиломатериалы по ширине?

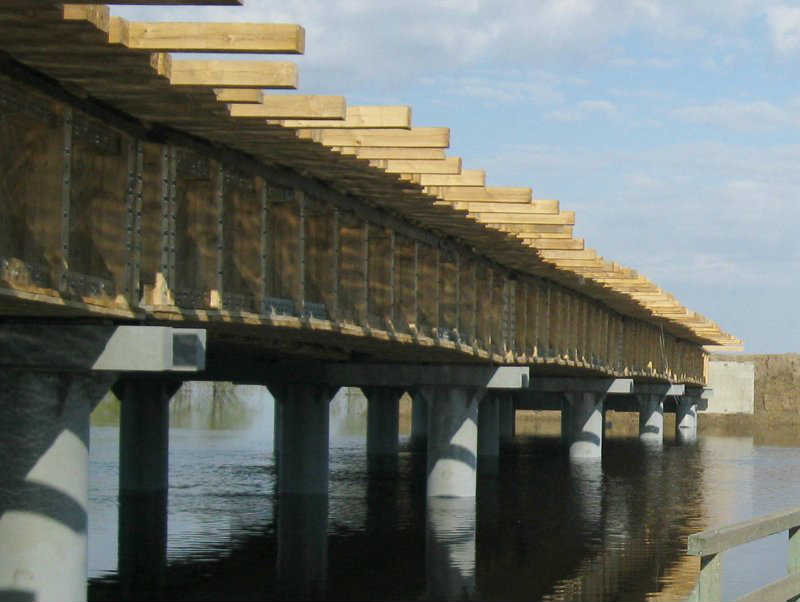

Брусовый материал используется для настила мостов, укладки полов в грузовых вагонах и промышленных зданиях, изготовления покрытий для укладки на фундамент и грунт. В отличие от обрешетки пола, балки соединяются без использования бокового шпунта и паза, этот метод известен как монтаж «гладкой пеной». Конструкции соединяются с помощью скоб, закрепленных по периметру 30-40 мм кромочной доски и 100 мм гвоздей с использованием металлического винтового крепежа. Такое соединение позволяет разбирать и собирать конструкцию, а также производить временную посадку.

Армированные потолки используются в складских помещениях, спортивных и развлекательных комплексах. Для склеивания древесины внутри помещений используется синтетический клей, а для внутренней отделки — соединение «шпунт-паз-ласточкин хвост».

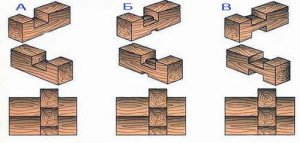

Наложение кругов

Перекрытие — это универсальный способ соединения древесины, используемый при кладке бревенчатых и брусовых стен. Пиломатериалы укладываются под прямым углом в вырезанные пазы, размер которых зависит от размера используемого материала. Этот тип замка используется при строительстве бревенчатых домов и перекрытий, строительстве мостов, навесов. Основные способы поперечного соединения:

• Соединение половинок древесины;
• Соединение деревьев в одну четверть и одну треть;
• Перекрещивание в одном ряду.

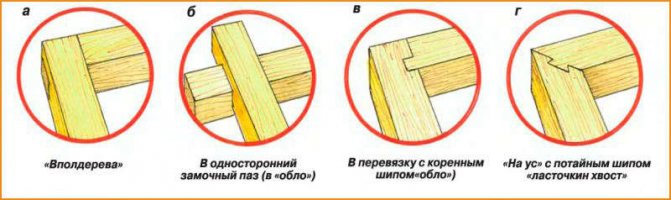

Наиболее распространенный поперечный шов — полубревно при срезании углов в чаше, используется при строительстве бытовых сооружений, жилых домов и бань. Конструкция укреплена скобами, штифтами и дюбелями.

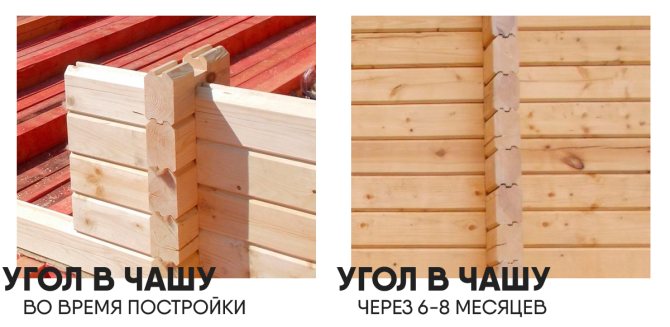

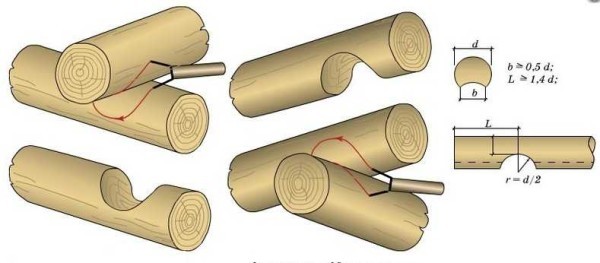

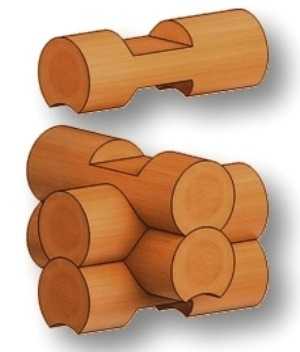

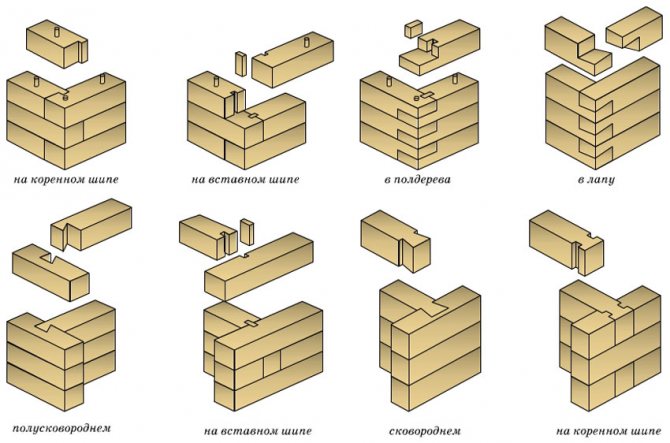

Угловая скоба для бревенчатого дома

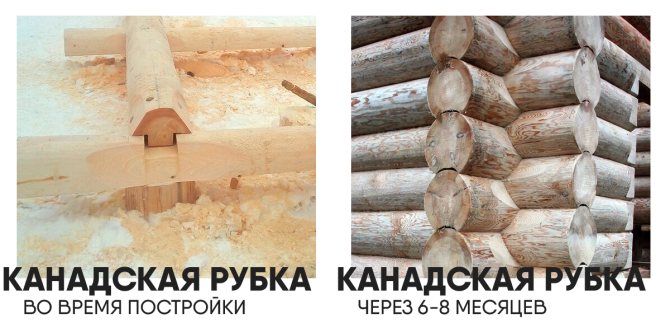

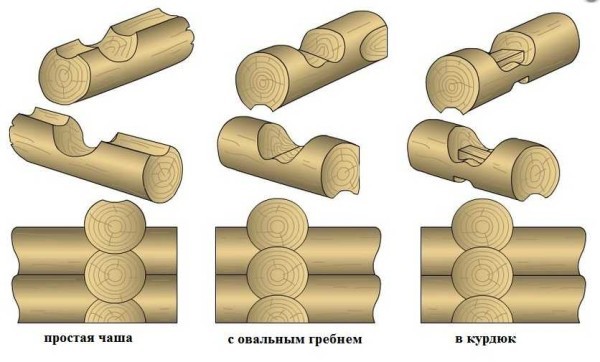

Разновидность перекрестной вязки — это способ соединения бревен без зазора; в этом случае две стороны соединения перекрестной вязки не имеют продолжения. Этот тип соединения используется при укладке углов и называется «соединение без нахлеста». Соединение пальцев без остатка не требует специальных инструментов, и строительство из бревен этим методом популярно среди индивидуальных строителей.

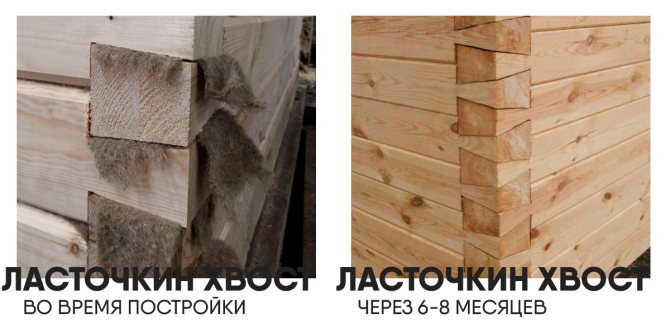

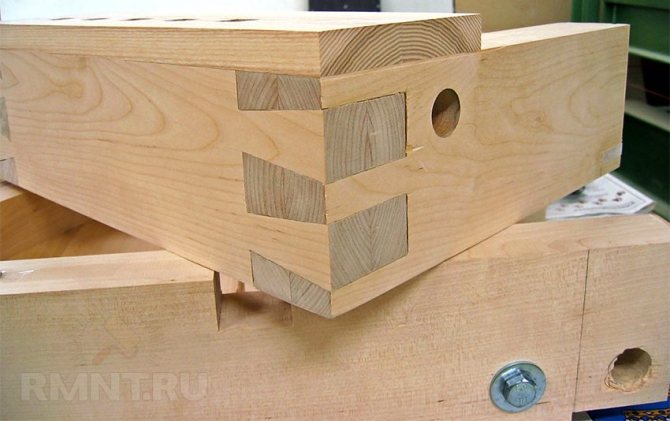

Более сложный метод подгонки углов — это подгонка «ласточкин хвост», замок «ласточкин хвост» — надежное, но сложное крепление. Разметка и сложная резка такого соединения требует профессиональных навыков. Эта технология широко используется в малоэтажном экономичном строительстве.

Маркировка

Для разметки вам понадобится угольник, перекладина, нож или дюбель. Карандашом следует размечать только материалы с шероховатой поверхностью. Если поверхность тонкая или гладкая, для разметки линии следует использовать нож или штифт: неглубокий паз также служит для того, чтобы пила была прямой.

Подготовленные доски или полосы укладываются параллельно друг другу и одновременно маркируются. Таким образом, совпадающие линии идеально накладываются друг на друга, обеспечивая безупречное соединение всех деталей без перекосов. Важно сделать все правильно с первого раза, так как последующие исправления будут затруднительны.

Без ручек.

Для нанесения разметки не следует использовать ручки, маркеры, чернила или краски, так как они оставляют практически нестираемые следы на древесине.

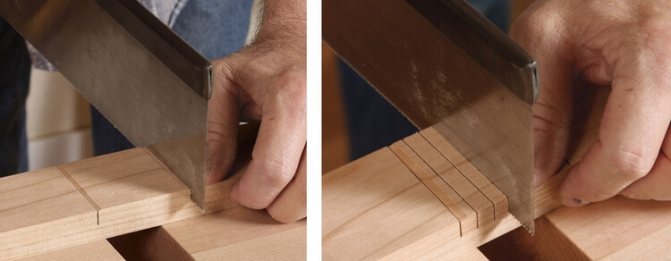

Промежуточные разрезы

Мягкая древесина может легко расколоться при долблении в местах прохождения годовых колец. Чтобы избежать этого, сделайте несколько дополнительных пропилов. Это означает, что если древесина расколется, то это произойдет между двумя соседними кромками, а не по всей ширине кромки.

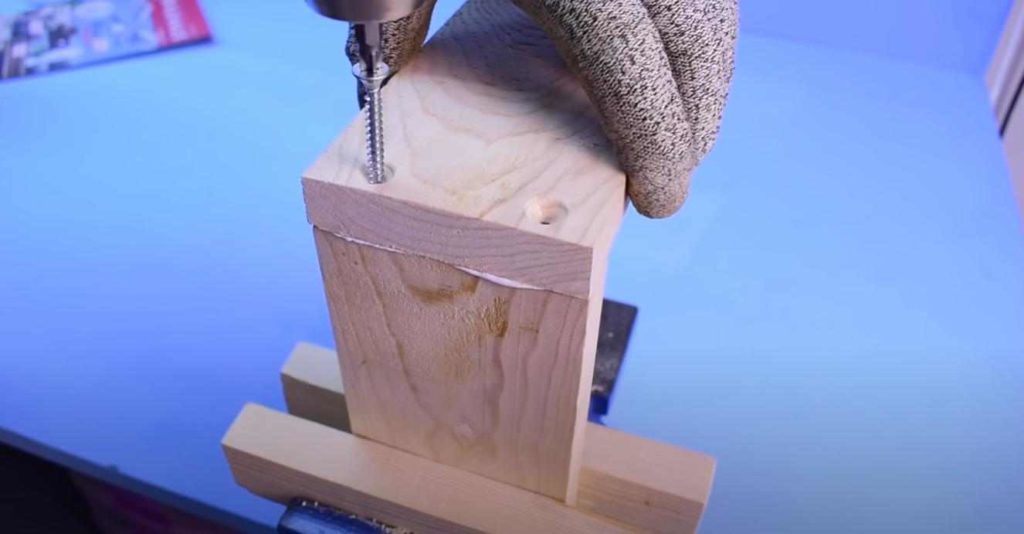

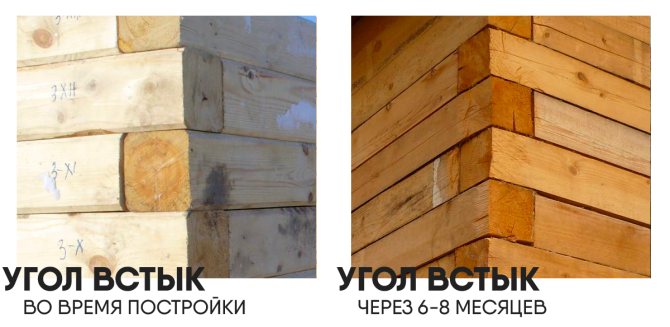

стыковое соединение

Соединение встык — самый простой метод; квадратные бревна крепятся под прямым углом скобами или стандартными крепежными элементами, и строительный материал не подвергается механической обработке. Эта технология используется для временных зданий, полевых складов и убежищ, строительства рабочих мест. Конструкции можно легко разобрать, а пиломатериалы использовать повторно.

С появлением деревообрабатывающих станков нового поколения и клееных пиломатериалов эта технология получила инновационное развитие. Для усиления крепления используется врезной замок «шпунт-паз» и трапециевидное соединение «шпунт-паз». Соединение шпунт-паз называется радикальным шпунтом, его форма и размеры стандартизированы. Паз и шип изготавливаются на современных фрезерных станках, а надежность крепления обеспечивается высокой точностью обработки деталей. Язычок надежно зафиксирован в заготовке.

Этот тип деревянной арматуры используется для клееного бруса камерной сушки, где к качеству материала предъявляются особые требования. Углы коттеджей и элитных жилых домов, технология используется в оформлении фасадов, интерьеров, производстве мебели, основные преимущества крепления:

• Конструкции легко собираются и разбираются, вы можете купить промышленно изготовленный дом в разобранном виде и собрать его своими руками;
• Углы зданий получаются прочными и плотными, такой способ установки углов называется «теплый угол»;
• Лицевая сторона не обработана, а однородность текстуры древесины и отсутствие срезов придают фасаду здания привлекательный вид;
• Крепление может быть усилено строительным клеем.

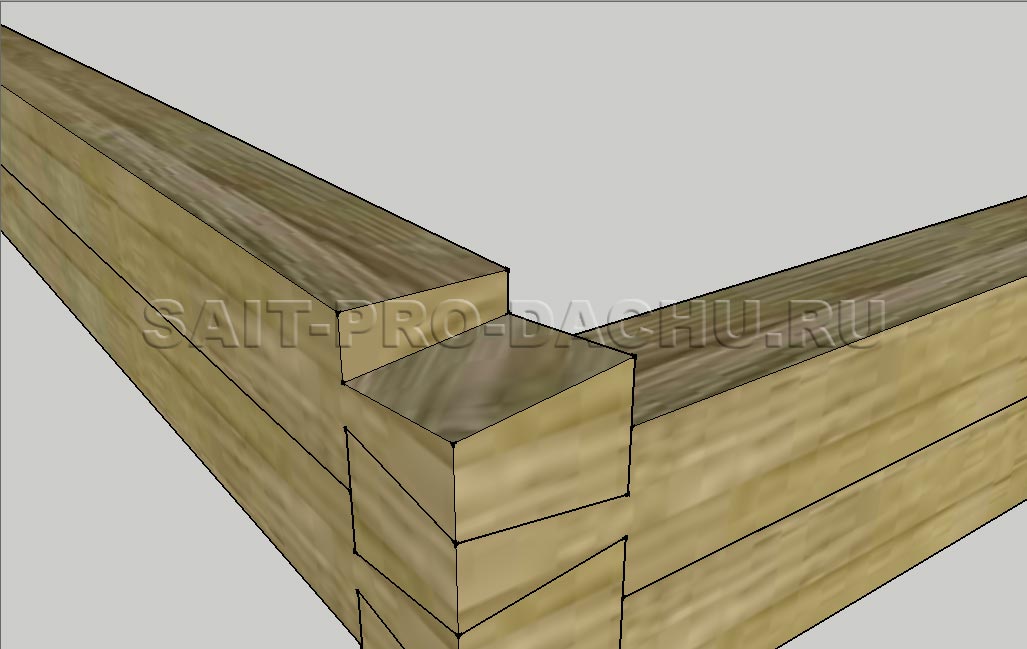

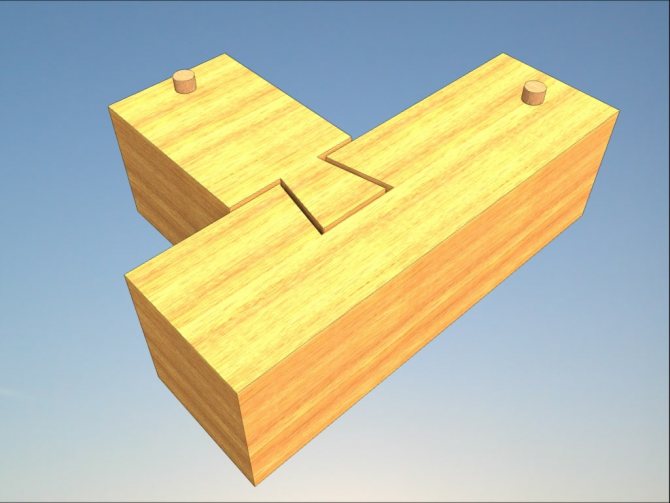

Использование стыковых соединений с трапециевидным креплением «шпунт-паз» обеспечивает надежное крепление конструкции при экономии строительного материала.

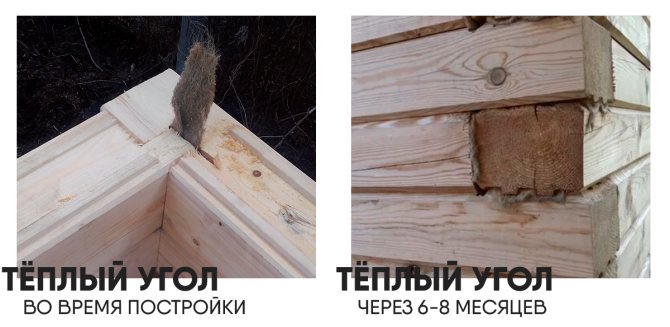

Преимущества резки теплого угла

Преимущества этого способа установки настолько значительны, что о них стоит сказать отдельно.

1. Сборка стены настолько прочна и герметична, что дополнительное укрепление стыков совершенно не требуется.
2. Благодаря отсутствию возможности сырости просочиться в дом, плесень, гниль и грибок не будут образовываться, а углы останутся теплыми даже в самые сильные морозы.
3. Здание, закрепленное таким образом, настолько прочно, что ему не страшны ни подвижки грунта, ни землетрясения, ни другие силы. Это доказывает высокую надежность и долговечность конструкции.
4. Дом хорошо выглядит как снаружи, так и изнутри.
5. Теплый угловой дом выполнен без использования соединительных элементов, что значительно снижает затраты на строительство и максимально упрощает его.
6. Дом строится довольно быстро благодаря тому, что пазы в древесине заранее готовятся на лесопилке.

Любой угол крепления

При возведении каркасов крыш и криволинейных конструкций строитель сталкивается с необходимостью крепления под любым углом. Такое крепление используется при установке деревянных балок на коньковом соединении и их соединении с маулером — опорной балкой, уложенной поверх сруба. Угловое крепление также обеспечивает технологию установки подпорных стоек.

При установке на коньковую обрешетку концы деревянных брусьев укладываются в угол следующим образом:

• Перекрывающий замок усилен сквозной балкой;
• Полубрус или шпунт, крепление усилено металлическими или деревянными заглушками. Для крепления плит используются гвозди и саморезы.

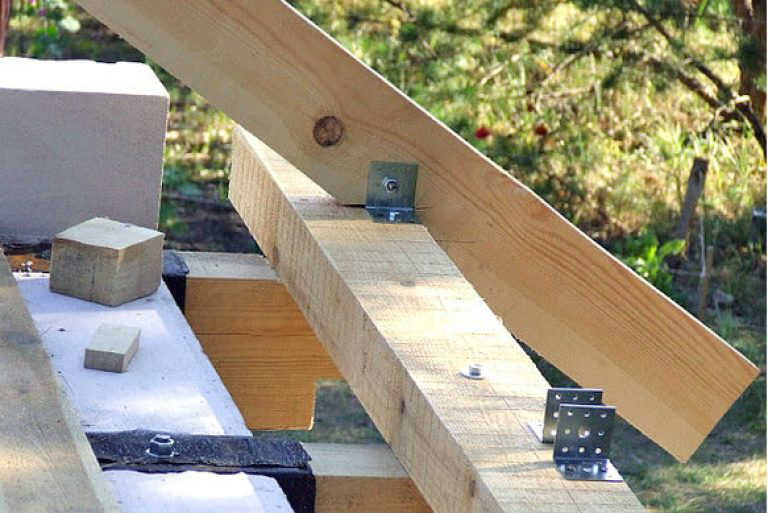

Чтобы обрезать стропила под мауэрлат, под нужным углом делается одинарная кляча, а узел крепления каждой балки усиливается с помощью шурупов и пробок.

Вертикальные распорки врезаются в балки на половину длины древесины или крепятся на специальных металлических петлях. Навесная конструкция крепится к балкам с помощью металлических клипс, а к колоннам — с помощью саморезов.

Маркировка

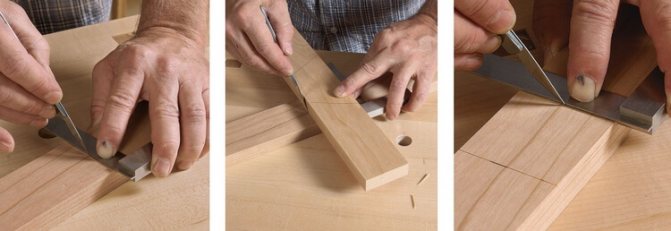

Начните с разметки контуров пазов на деталях с помощью четкой линейки. Чтобы избежать ошибок или погрешностей при обработке деталей, участки, которые необходимо удалить, отмечаются пунктирной линией. Особая опасность ошибок существует при обработке деталей, которые должны быть перемычками и поперечинами.

Штриховка удаляемых участков должна быть выполнена таким образом, чтобы контуры канавок не перекрывались: основные следы должны быть хорошо видны для последующих операций.

Используйте легкую штриховку на деталях, чтобы отметить участки, которые нужно удалить. Линия разметки не должна пересекаться.

Чтобы сделать срез как можно более ровным, используются ручные пилы или пилы с хвостовиком со все более мелкими зубьями.

Линия реза должна проходить вдоль зачищаемой детали. Сначала сделайте небольшой надрез пилой. Затем сделайте разрез вдоль передней кромки по линии реза до нижней границы. Таким образом, линия реза всегда видна, что позволяет точно направлять пилу и немедленно вносить коррективы, если пила начинает отклоняться от линии реза.

Когда один угол будет отрезан, поверните заготовку и обработайте другую сторону. Только после этого пила удерживается в горизонтальном положении и рез завершается.

Даже при работе с широкими деталями резка таким способом очень точна. Затем излишки древесины можно удалить с помощью стамески и напильника или наждачной бумаги.

Проводите большим пальцем по лезвию в течение первых нескольких ударов, пока не будет сделан разрез.

Пилите сначала вдоль переднего края заготовки, располагая пилу точно по линии разметки.

Затем проделайте то же самое с другой стороны, пока не будет захвачена вся горизонтальная линия разметки.

В качестве последнего шага направьте пилу горизонтально.

Особенности японских изделий из дерева

Японские мастера достигли небывалых высот в плотницком искусстве. Используя традиционные техники и комбинируя различные виды соединений, они создают точные и надежные соединения без использования гвоздей или других крепежных элементов. Соединения между различными деревянными деталями осуществляются только за счет силы трения.

Надежность этих соединений является результатом точной резки. Идеально выверенные линии фиксации на обеих сопрягаемых деталях позволяют выполнить соединение с идеальной точностью. Сложные конфигурации замков требуют большого опыта, знаний и умения обращаться с инструментами, но всему этому можно научиться, если есть желание.

Склеивание досок между собой

Высококачественная древесина стоит дорого, и не всегда есть возможность или даже необходимость купить хорошую доску с нужными характеристиками. Например, чтобы сделать столешницу, необязательно искать доску такой же ширины, как стол, но если у вас есть столярные навыки, вы можете сделать идеальный кусок дерева с нужными параметрами.

Существует множество вариантов изготовления столярных изделий. Чаще всего это шпунтованная доска, известная как плинтус. Это позволяет создать ровную деревянную поверхность на большой площади. Часто используется упрощенный вариант — доска с четвертью круга.

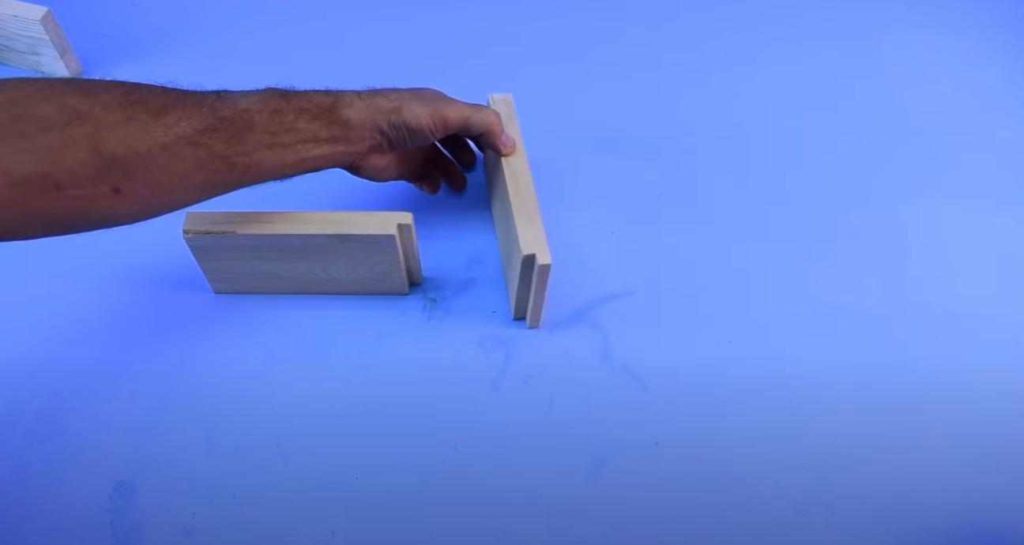

Соединение в ровный шов (стыковое соединение)

Самый простой метод, не требующий дополнительных элементов. Боковые кромки досок строгают, предпочтительно попарно, зажав обе соседние доски в тиски и обрабатывая их одновременно. Это позволит создать точную поверхность, где неровности одной доски будут компенсировать неровности другой. Обе доски смазываются клеем и удерживаются на месте до застывания клея.

Использование дополнительных стяжек

Этот метод позволяет получить более прочную, но менее сложную конструкцию. Доски также выравниваются, но в стыках делаются симметричные отверстия для установки дюбелей или нагелей. Можно укрепить ткань, вбив металлические скобы. Разумеется, скобы вбиваются во внутреннюю часть элемента.

Соединение несущих элементов

Существует несколько способов удлинить (придать жесткость) доске, которая является частью несущей конструкции. Самый простой и надежный метод — это кладка в полкирпича с последующим использованием армирующих пластин на стыке. Некритичные участки можно укрепить фанерой.

Тот же метод используется для соединения досок под разными углами. Точные вырезы в соседних элементах не требуют усиления — просто закрепите плиты на стыке шурупами.

Не осталось углов

Многие домашние мастера, желая сэкономить материал, используют метод соединения бруса 100х100 (самый распространенный) без остального. В этом случае стык более крутой, углы более продуваемые, пиломатериал не торчит из-за угла стены, а находится заподлицо с ней.

Угловые соединения без остатка включают крепеж:

• стыковые соединения;
• Лицевой шов;
• Корень языка;
• Теплый угол;
• Ласточкин хвост;
• Ноги;
• Полтри.

стыковое соединение

Сварка встык — это простейший сварной шов. Заготовки находятся под прямым углом друг к другу. Нет никаких борозд.

При возведении здания ряды располагаются в шахматном порядке, а сварные швы чередуются. Они соединяются скобами или стальными пластинами для создания более прочного соединения.

Строительный материал не обрабатывается. Со временем углы отойдут друг от друга и разойдутся. Вода может попасть в трещины. Поэтому он не подходит для жилых зданий. Стыковые соединения подходят для хозяйственных построек, временных зданий и навесов. Такие конструкции можно легко демонтировать. Материал может быть переработан.

Использование дюбелей

Дюбель — это небольшая палочка из твердой древесины. Это соединение в виде шпунта и паза, которое разрезается на две части с торца и с боковой стороны древесины. Ширина канавки на лицевой стороне равна одной трети ее ширины. Расстояние до паза на боковой стороне идентично ширине паза на лицевой стороне. Шпунтовое соединение располагается вертикально, горизонтально и под углом. Самое надежное соединение — когда ключ вставляется в паз, вырезанный под углом. Даже при большой нагрузке пиломатериалы будут прочно удерживать детали вместе. Такой шов можно использовать в наружных углах и внутренних стенах. Это трудоемкая операция, требующая профессионального подхода.

Шпунт и паз

Соединение шпунт-паз аналогично соединению шпунт-паз. Только в этом случае не используются инородные тела. В одной из досок вырезается прямоугольный или трапециевидный паз. На других пиломатериалах паз вырезается так, чтобы он находился на внутренней стороне стены. Шпунт подгоняется по форме паза. Она проходит не через всю толщину материала, а только через половину. Потери тепла отсутствуют: нет щелей снаружи. Этот метод используется для внешних углов дома.

Соединение балок в теплом углу

Теплый угол — это метод соединения шпунта и паза. Когда размеры соединения элементов плотные, между ними нет зазоров, им не страшны тепловые мосты.

Мы расскажем вам, как правильно соединить древесину в теплом углу. Для того чтобы шпунт и паз точно подошли друг к другу, необходимо тщательно разметить линии на строительном уровне. Проводится вертикальная линия, а затем другая линия под углом.

После того как линии нарисованы, сделайте несколько пропилов циркулярной пилой. Срезы прямые и точные. Дисковая пила не разрывает древесину. Лишние части древесины удаляются с помощью стамески. Бензопила выравнивает дно. В боковой части одной из балок, на некотором расстоянии от края, выпиливается соединяемый шпунт и паз.

Шпунт размечается на торце другой древесины и обрезается бензопилой. Шпунт соединяется с пазом и изолируется джутом.

шпунт и паз

Шпунтовое соединение выполняется следующим образом:

• В одном куске древесины вырезается диагональный паз. Это половина толщины пиломатериала в конце;
• Вторая часть сделана с язычком. Язык расширяется по направлению к краю;
• Шпунт и паз должны быть выровнены так, чтобы между ними не было зазоров;
• Угловое соединение должно быть закреплено дюбелем или штифтом.

Полдерева

Этот тип сращивания похож на предыдущий. Только пазы для шпунта и паза делаются под прямым углом. Глубина полого элемента составляет половину глубины строительного материала. Оба элемента укладываются друг на друга. Для обеспечения надежного соединения просверливаются отверстия, а затем древесина соединяется дюбелями.

Ласточкин хвост

Однако среди строителей беседок «ласточкин хвост», унаследованный от наших предков, приобретает заслуженную популярность. По прочности он не уступает даже сверхнадежным соединениям остальных. Однако, в отличие от последнего, он позволяет создать вокруг себя вентилируемый фасад.

Углы «с остатками»

Основным недостатком «остаточных» углов деревянных рам является больший износ древесины.

Преимущества таких углов заключаются в следующем:

1. Высокая герметичность соединений, которая предотвращает проникновение воздуха извне.
2. Строения из дерева в «оставшихся» углах обладают высокой сейсмостойкостью и выдерживают даже землетрясения средней силы.

Укладка в «оставшемся» углу

Наиболее распространенным методом укладки квадратных углов является соединение балок с помощью «гнездового соединения».

В торцах досок вырезаются пазы, чтобы квадратные доски можно было уложить достаточно плотно для формирования шпунтового соединения. Эта техника проста в производстве и надежна в эксплуатации. Он также широко используется для крепления профилированных пиломатериалов благодаря простоте соединения.

A — простая полудеревянная миска B — курдек C — охреап

Для этого типа соединения существует три вида врезки:

1. Односторонний
2. Двухсторонний
3. Четырехугольник

Однорядные стопорные пазы

В вершине каждого углового бревна делается перпендикулярный паз (обух) шириной, равной поперечному сечению перпендикулярного бревна. Деревянные заготовки ставятся в угол по одной, чашка за чашкой вверх. Таким образом, они образуют своеобразный замок.

Двухсторонний пазовый замок

В этом случае пропилы делаются в верхней и нижней плоскостях балок на глубину около ¼ их высоты. Это очень качественный замок, но его подготовка требует тщательности в работе столяра, чтобы избежать трещин и сколов дерева во время его подготовки или укладки.

Четырехсторонний пазовый замок

Четырехстороннее соединение шпунта и паза, при этом древесина обрезается со всех четырех сторон. Это делает его намного безопаснее и лучше для укладки. Однако подготовка конструкционной древесины таким способом требует точности и аккуратности.

Таким образом, мы узнали об основных типах угловых соединений древесины в бревенчатых домах. Принимая во внимание особенности, преимущества и недостатки каждого типа, вы сможете безошибочно выбрать именно тот тип крепления, который подходит для вашего строения — будь то эллинг, жилой дом или хозяйственная постройка. Имея необходимый багаж знаний и немного опыта, вы можете смело приступать к строительству вашего будущего здания. Удачи!

Соединение бревен в углах с помощью косяка

Во-первых, давайте поговорим о бревенчатых домах. В последнее время они снова стали популярны, особенно в пригородных домах: они выглядят привлекательно и в то же время натуральны. И хотя цена на материал сильно завышена, углы делаются из обрезков. Эти способы соединения бревен являются традиционными. Они перешли к нам от наших прабабушек и прадедушек; так они строили свои дома.

Бревенчатый дом в чаше

Как уже упоминалось, в каждом бревне делается продольный разрез — паз. В углах они более подрезаны, в форме бревен, лежащих друг на друге. Эта выемка имеет округлую форму, поэтому ее называют чашей, а способ срезания угла — чашеобразным. Другое название — «в фаске».

Назначение верхней и нижней чаш

Чаши могут быть как верхними, так и нижними. Верхняя чаша называется так потому, что бревно лежит на вершине обода, охватывая нижнюю чашу. Эта комбинация также известна как «охлоп». Помните: чаша является верхней, несмотря на то, что она формируется в нижней части бревна.

Работа проходит в несколько этапов. Первоначально бревно укладывается в сруб и выравнивается. Затем очерчиваются контуры паза и чаши, переносятся на ровную поверхность и обрабатываются там — чаша измельчается. Когда сруб готов, бревно снова поднимают и устанавливают на место, затем примеряют. При необходимости его подгоняют (снова снимают, при необходимости подрезают) и только после этого укладывают уплотнитель (бальзамная бумага, джут, мох). Все это движение тела компенсируется тем, что при таком способе сруба осадки просто стекают по стенам, которые обычно хорошо защищены несколькими слоями гидроизоляции и краски.

Виды чаш для соединения бревен в углах

Нижнюю чашу можно формировать прямо в срубе: все манипуляции можно проводить на уложенном ободе. Когда стены уже подняты высоко, при недостатке навыков выполнять эту операцию очень неудобно, так как бревна все равно приходится перетаскивать вверх и вниз. Возможно, именно поэтому этот метод менее популярен.

Именно сруб в чашу облегчает работу: он позволяет исправить практически все ошибки. Кроме того, несмотря на кажущуюся сложность, этот тип соединения бревен проще для начинающих. Все остальные требуют больше плотницких навыков.

На видео ниже показано, как сделать нижнюю чашу из соединения бревен.  Объяснения подробны, в них показаны как приемы работы с топором, так и полная последовательность действий. Необходимо только заранее сказать об инструменте, используемом для вычерчивания бревна. Это писец плотника или переписчик.

Это устройство очень похоже на школьный компас. На одной стороне находится острый упор, на другой — карандаш. Также, как и в компасе, винт устанавливает необходимое расстояние. Когда концы установлены на нужном расстоянии, острая часть направляется вдоль бревна, под которым будет вырезаться чаша. Используйте карандаш, соответственно, на том месте, где будет нарезана борозда, и на чаше. Таким образом, получается след, который затем очерчивается маркером. Это становится понятнее, когда вы видите процесс разметки чаши на видео.

Теперь видео о том, как соединить бревна в нижней чаше. Первая часть посвящена формированию продольного паза, вторая — непосредственно вырезанию чаши.

Присоединение в охре

Этот тип соединения показывает две полукруглые чаши. Чтобы сделать угол, изготовленный таким способом, теплым, требуется большой опыт: даже небольшие ошибки в ширине паза или толщине перемычки вызывают сквозняки.

Дерево в детской кроватке

Соединение бруса по всей длине

Максимальная длина бревен составляет 6 м. При строительстве стен дома, балок или стропил не хватает бревен нужной длины. Балки должны быть соединены между собой. При продольном сращивании используются те же методы сращивания, что и при угловом, но крепление осуществляется не под углом, а вдоль балок.

Шпунтовое соединение

Это соединение является самым прочным. В двух заготовках вырезаются одинаковые пазы. Они размещаются рядом друг с другом так, чтобы пазы были выровнены. Затем между ними следует вбить дюбель из твердой древесины. Ключ — это клин, который соединяет два паза. Ключ может иметь призматическую или прямоугольную форму. Ключ следует смазать клеем ПВА или столярным клеем для обеспечения прочного соединения.

Соединение древесины шпунтом и пазом

Соединение «шпунт-паз» аналогично угловому соединению. Шпунт и паз могут быть прямоугольными или трапециевидными. Трапециевидный язычок является более надежным и прочным, так как предотвращает смещение деталей. Заготовки крепятся с помощью дюбелей.

Для разъема

Соедините пиломатериалы 100х100 в диагональный замок:

Оригинальность этого способа соединения заключается в том, что концы не просто обрезаются по диагонали, а имеют ступеньки определенных размеров. Это прочный тип соединения, доступный только опытным мастерам, у которых есть специальные инструменты и оборудование для точной резки кривых каждой ступени. Шаги напоминают чередующиеся шпунт и паз, повторяющие форму другой заготовки. Шпунт и паз, соединяясь, образуют надежный замок.

Крепление полудеревянных балок

Столярные изделия можно изготовить самостоятельно. На конце каждого куска выпиливается прямой угол до половины толщины. Этот угол направлен вниз на одной части и вверх на другой. Насечки могут быть не только прямыми, но и диагональными. Одна деталь накладывается на другую. Они прилегают друг к другу внахлест. Детали скрепляются прищепками, скобами, дюбелями, пластинами.

Метод соединения журналов

Это самый простой способ присоединиться к журналам. Одна цельная деталь крепится к другой встык и соединяется скобами или язычками.

От чего зависит выбор сплайса?

Если вы не можете решить, как срастить бревна в конструкции вашего дома, важно обратить внимание на конструкцию того, что вы будете использовать.

Для хозяйственных построек и бань можно сращивать половинки бревен или соединять встык. Эти соединения просты в изготовлении и могут быть выполнены самостоятельно, но они должны быть закреплены нагелями, булавками или скобами. Однако эти методы не следует использовать при строительстве жилых домов.

Опытные мастера не будут использовать продольное сращивание досок для кладки несущих стен, а постараются использовать только цельные пиломатериалы. В крайнем случае, они выбирают жесткое соединение, например, с помощью дюбеля. Однако в этом случае дюбель должен быть высокого качества.

Диагональное армирование можно использовать и для несущих стен, но для этого каркас должен быть жестким и стабильным по размерам. Выполнить эту задачу в одиночку практически невозможно.

Прочность соединения пружин

Прежде чем решить, как соединить две балки, рассмотрите этот тип крепежа.

Он является одним из лучших, удерживая строительный материал вместе и предотвращая появление щелей между балками при усадке деревянного дома.

Узел прижимной пружины представляет собой длинный винт с пружиной и 2 шайбами.

Пружина обеспечивает усилие давления на изделие в 100 кг. С помощью двойной дрели просверлите отверстие в дереве, вставьте узел и затяните его ударным гаечным ключом до упора. Для стены длиной 6 м достаточно 4 зажимных узлов.

На что следует обратить внимание при соединении профильных балок

В стыках между профилированными балками могут образовываться щели, через которые влага может проникать в дом. Стыки сглаживаются и шлифуются, чтобы избежать зазоров. На стыках следует разместить джутовое, пеньковое или льняное волокно.

Для предотвращения гниения и образования грибков древесину следует обработать антисептиком. Содержание влаги в древесине не должно превышать 5%. В этом случае места контакта между плитами можно склеить. Из-за возможности усадки каркасного дома важно, чтобы брус выстоялся до установки дверей и окон. Продольные стыки профилированного бруса располагаются в шахматном порядке.

клей ПВА

Распилите два куска доски. Обрежьте древесину края под углом 45 градусов с одной стороны.

Соедините детали вместе, смазав их клеем. Скрепите части вместе с помощью струбцины.

Есть и другой способ установить связь

Вырежьте паз в одной из заготовок на толщину доски. Смажьте соединяемые поверхности клеем, а затем соедините их вместе. Затяните винты.
1

Давайте также рассмотрим метод 3.

В кромках досок с одной стороны вырезается «ступенька», затем их склеивают и скрепляют струбцинами. Закрепите с помощью зажима.

Клей + гвозди

Это, пожалуй, самый простой способ создания угла.

Вырежьте два куска картона. Нанесите столярный клей ПВА на один конец доски. Положите другую доску и вбейте два гвоздя перпендикулярно поверхности доски.

Также доступен более продвинутый вариант. Сделайте то же самое, но забивайте ногти не прямо вперед, а под небольшим углом.

Клей + шурупы

Отрежьте два куска доски. Нанесите столярный клей ПВА на один конец доски. Затем установите другую доску и просверлите отверстия. Затем вкрутите саморезы.

Есть и другая возможность

Мы делаем то же самое, но отверстия сверлим под углом 10-15 градусов. Затем вкручиваем саморезы.

Клей + дюбели

Обрезаем края досок с одной стороны под углом 45 градусов. Кроме того, на концах мы прорезали канавки.

Нанесите клей на соединяемые поверхности, а затем соедините их с помощью плоских деревянных дюбелей. Затяните винты.

Можно также использовать классические цилиндрические дюбели.

Отпилите две доски и просверлите отверстия для дюбелей. Затем соедините две доски под углом 90 градусов, предварительно смазав их столярным клеем, и вбейте в них деревянные дюбели. Затем отрежьте выступающие части. Закрепите их с помощью зажима.

Используя суперклей.

Вырежьте два куска картона. На одной стороне дерева по краям вырежьте ступеньки. Соедините две детали вместе, смазав торцы клеем. Закрепите заготовки с помощью струбцины.

Какое угловое соединение прочнее

Чтобы ответить на этот вопрос, мастер проверил все 10 типов соединений на прочность.

Соединение под углом 45 градусов с использованием клея ПВА оказалось самым прочным. Не использовались гвозди, дюбели или шурупы. Это соединение выдержало нагрузку в 40 кг.
