Лобзиковые полотна для деревообработки: полотна для ручных лобзиков

Что такое лобзик для дерева?

Лобзик возник во время развития резьбы по тонким плитам ценных пород дерева, позже известной как маркетри. Пилки уже были известны человечеству, и по аналогии был разработан лобзик — пилка, натянутая на деревянную раму. Лобзики — это лобзики по дереву, но их размеры довольно быстро уменьшились, а количество зубьев увеличилось.

Ручной лобзик — очень востребованное оборудование. Несмотря на такие недостатки, как низкая производительность и неспособность выполнять многие задачи, такие как распиловка толстой древесины, точное пиление и обрезка, а также прямолинейное пиление, он по-прежнему очень популярен. Вероятно, главная причина его популярности — низкая цена. Сегодня хороший ручной лобзик можно купить примерно за 2-3 доллара, а профессиональный инструмент — за 6-7 долларов.

Конструкция всех ручных лобзиков схожа. Основными компонентами являются:

• деревянная ручка
• зажим пилы
• металлический корпус
• пильный диск.

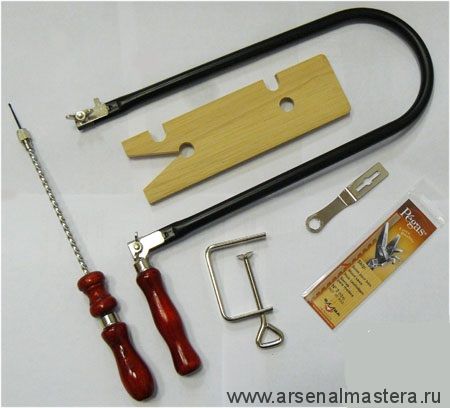

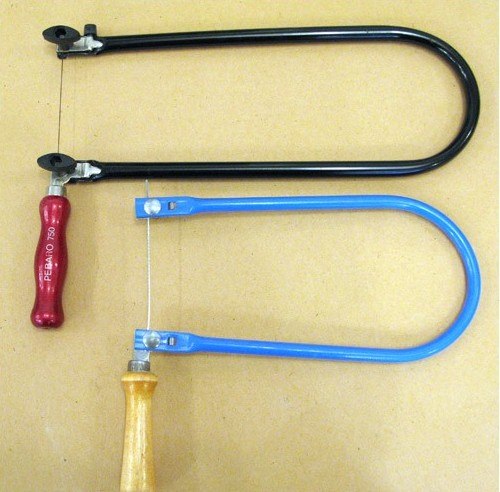

Некоторые фотографии лобзика по дереву показаны ниже.

Существует два основных типа лезвий, которые различаются по форме и расположению зубцов:

• Прямое двузубое лезвие. С помощью этого типа лезвия вы можете сделать прямой разрез за короткое время. Его длина достигает 130 мм, а рабочая длина — около 85 мм. Идеально подходит для резки дерева и пластмассы
• спираль. Он имеет вращающуюся форму, что делает его идеальным для создания различных кругов и изогнутых линий.

Дизайн

Раскладка рук включает в себя:

• рама,
• ручка,
• зажимные винты,
• видел.

П-образная рама может быть изготовлена из металла или дерева. Второй вариант более распространен для образцов ручной работы. Рама металлических лобзиков может быть плоской или трубчатой. Трубчатая часть обеспечивает более равномерное натяжение лезвия. Зажимы не деформируют лезвие в местах зажима, что предотвращает его разрыв. Кроме того, этот вариант имеет большую длину.

На рисунке показана схема ручного лобзика.

Перед началом работы убедитесь, что губки зажимов плотно прилегают друг к другу, а зажимные элементы имеют глубокие, чистые пропилы. Ручка изготавливается из дерева или пластика. Его ось должна проходить в плоскости рамы, иначе края заготовки не будут перпендикулярны рабочей плоскости и рез не получится.

Пильные диски

Лезвия имеют разный размер зубьев и толщину лезвия. Самые маленькие пильные полотна имеют очень мелкие зубья. Более крупные, сверхширокие модели имеют зубья толщиной до 2 мм и часто используются для больших отверстий. Более крупные зубчатые режущие части подходят для вырезания фигур на большом листе фанеры, придания формы шипам и прорезям. Длина составляет 110-130 мм. Для работы используются модели меньшего размера, чтобы пилу не заклинивало при резких поворотах. Они используются для создания замысловатых контурных орнаментов на дереве, фанерных листах.

При установке лобзика на ручной лобзик следите за тем, чтобы фрезы были наклонены в сторону нижнего зажима рамки. Сначала прикрепите нижний зажим, расположенный на рукоятке. Затяните свободные концы инструмента, прежде чем закрепить лезвие в верхнем зажиме. После установки фрезы крепко зажмите ее. Рама придаст пиле необходимое напряжение при выпрямлении. Он должен быть достаточно твердым — вы можете проверить это, прикоснувшись пальцем к лезвию. Должен быть слышен высокий, чистый звук.

Если натяжение хорошее, ручной инструмент будет точно обводить контуры рисунка на фанере. Лезвие не рвется из-за перегибов.

Типы, дизайн и внешний вид

Сегодня на рынке ручного инструмента представлено огромное количество лобзиков различных конструкций. Разобраться в этом многообразии неподготовленному человеку нелегко. Поэтому мы составили подробную классификацию.

Ручной лобзик для дерева

Ручной лобзик — это столярный инструмент. Он предназначен для контурной резки мелких деталей, а также для резки материалов, требующих особой точности реза.

Конструктивно ручной лобзик состоит из следующих компонентов:

• Ручка. Он используется для удержания инструмента в руке. Он обеспечивает возвратно-поступательные движения для резки материала и направляет лобзик вдоль линии реза;
• Рама. Основной конструктивный элемент, который удерживает и затягивает пильный диск и придает жесткость конструкции;
• скобки. Необходим для расклинивания и удержания пильного диска;
• пильный диск. Основной рабочий орган лобзика. С его помощью осуществляется резка заготовки.

Рамка лобзика должна быть плоской и изготовлена из стали или титана. Несмотря на больший вес, эта конструкция более надежна.

Рукоятка должна быть удобной и обеспечивать надежный захват в руке пользователя. Высококачественные ручки изготовлены из твердой древесины.

Зажимы должны обеспечивать надежную и удобную фиксацию пилы. Для этого обычно используются шарнирные гайки.

Практическое использование лобзика требует от оператора специальных навыков. Поэтому перед выполнением фигурных резов лучше потренироваться на необработанных заготовках.

Электрический

Электрический лобзик — это ручной инструмент, который используется для резки заготовок из дерева, пластика и металла. Электрический двигатель облегчает и ускоряет процесс обработки древесины.

Для какой работы он подходит?

Лобзик используется для черновой и предварительной распиловки заготовок, а также для выпиливания кривых. Используется в строительной отрасли для ускорения и упрощения процесса пиления.

Как работает лобзик

Электролобзик работает за счет преобразования электрической энергии в механическую. Ротор двигателя вращается под действием тока и приводит в движение редуктор. Это, в свою очередь, заставляет полотно, расположенное перпендикулярно опорной поверхности лобзика, совершать частые возвратно-поступательные движения.

Его основными компонентами являются:

• тела. Он изготовлен из пластика и служит для защиты внутренних компонентов инструмента от механических повреждений и для защиты внешних компонентов. Внутри находится электродвигатель и система привода пилы;
• ручка. Он помогает удерживать инструмент и направлять его вдоль линии реза;
• Опорная поверхность. Он используется для контакта лобзика с поверхностью заготовки. Он изготавливается из алюминия или другого металла;
• Пильный диск. Основная рабочая часть лобзика. Он используется для резки материала.

На корпусе также имеются вспомогательные детали, такие как кнопка включения, защитный кожух, выбрасыватель опилок и регулировка глубины врезания.

Лобзик может быть оснащен параллельным упором, противоскользящей пластиной, а также световым и лазерным индикатором.

Что такое маятниковый ход и зачем он нужен

Электрические ручные лобзики оснащены множеством дополнительных функций, среди которых стоит отметить маятниковый ход полотна.

Маятниковый ход увеличивает амплитуду колебаний полотна относительно продольной оси лобзика. Положение пильного диска изменяется за счет движения опорного ролика и активируется отдельно.

Эта функция используется при работе с мягкими материалами, такими как фанера. Это повышает производительность резания и снижает накопление тепла и износ зубьев пилы.

Маятниковый режим не рекомендуется использовать при распиловке ДСП или мебели, так как это может привести к сколам и отслоениям отделки.

Рекомендуем также интересную статью о том, как резать ламинат электрическим лобзиком.

Различные классы лобзиков

Как и многие другие инструменты, их можно разделить на следующие классы, в зависимости от их назначения и технических характеристик:

• Внутренние. Предназначен для нечастого и краткосрочного использования. Они используются для резки древесины, различных деревянных изделий и металла толщиной до 4 мм. Как правило, мощность их электродвигателей не превышает 500 Вт;

• Профессионал. Они подходят для резки древесины и изделий из нее толщиной до 130 мм и цветных металлов толщиной до 20 мм. Благодаря улучшенной системе вентиляции возможна непрерывная работа до 3 часов. Мощность электродвигателя в лобзиках этого класса варьируется от 550 до 800 Вт;

• промышленный. Они производятся как стационарные машины. Особенность их работы заключается в том, что во время пиления движется не инструмент, а заготовка. Они отличаются высокой производительностью и могут работать непрерывно в течение 24 часов. Мощность двигателя превышает 1500 Вт.

Посмотрите видео, чтобы увидеть различия между бытовым электрическим лобзиком и профессиональным лобзиком, а также получить подробное описание лобзика Festool PS300EQ и его практического применения.

Механическая

Механические лобзики изготавливаются как стационарные устройства. Они относятся к классу промышленных инструментов. Они оснащены мощными электродвигателями и усовершенствованной системой охлаждения, что повышает их производительность.

Механические лобзики состоят из:

• основание. Это служит как опорной поверхностью, так и рамой, на которой установлены электродвигатель и приводной редуктор;
• рабочий стол. Он служит для удержания и направления заготовки относительно пильного диска;
• пильный диск. В качестве рабочего инструмента он используется для распиловки и фигурной резки заготовок.

Особенностью конструкции является то, что для выполнения реза необходимо перемещать не сам инструмент, а заготовку на рабочей поверхности. Это повышает точность и производительность и снижает утомляемость оператора.

Стационарные модели имеют возможность точной регулировки угла резания и немедленной очистки рабочей поверхности.

Рабочий стол

Настольный лобзик — это промежуточное устройство между профессиональными и коммерческими лобзиками. Это станок, в котором для распиливания заготовка должна перемещаться по столу лобзика. Он характеризуется меньшими размерами и ограниченной функциональностью.

Его конструктивные элементы и принцип работы идентичны стационарным станкам, используемым в мебельной промышленности. Отсутствие люфта полотна в процессе пиления обеспечивает очень точный рез.

Настольный лобзик используется для резки длинных и тонких деталей, а также для сложного изготовления шкафов в домашних условиях.

Посмотрев видеоролик, вы сможете ознакомиться с комплектацией, конструктивными особенностями и практическим применением настольного электрического лобзика Korvet-88.

Головоломка

Ювелирный лобзик — это особый вид ручного инструмента. Его конструкция идентична конструкции обычного ручного лобзика. Отличительными особенностями являются более компактный размер, удлиненная рама и специальные лезвия, напоминающие струны музыкального инструмента.

Еще одной конструктивной особенностью ювелирного лобзика является его регулируемая рама. Он позволяет быстро и эффективно регулировать натяжение пилы.

Такой инструмент является узкоспециализированным и используется для точной резки рисунков в ювелирных изделиях.

Классификация и типы ручных лобзиковых пил

Иметь удобный и конструктивно надежный лобзик по дереву недостаточно, поскольку в зависимости от вида предстоящей работы необходимо также подобрать оптимальный набор сменных лобзиков. Ручные лобзики не являются универсальными инструментами, и каждая конструкция предназначена для выполнения определенных задач по обработке дерева:

1. По качеству и скорости резания различают черновые и чистовые пилы. Первые имеют достаточно крупные зубья, как полотна лобзика, и предназначены для быстрой резки по прямому или несложному контуру. Шаг зубьев у этих пил больше, поэтому они оставляют более толстую стружку. Линия среза подвергается последующему шлифованию. Рубка чистовыми пилами занимает больше времени, но качество реза выше, поскольку шаг зубьев мал и стружка получается более мелкой.
2. По профилю основания полотна различают плоские и изогнутые пилки для ручных лобзиков. Прямые лобзики — наиболее распространенная конфигурация, хотя зубья могут быть расположены по-разному. Например, пилы с изогнутыми зубьями имеют примерно в два раза больший ход и поэтому лучше охлаждаются. Разновидностью этой конструкции инструмента является двузубое лезвие, которое обеспечивает дополнительное улучшение качества резки. Витые пильные диски по дереву позволяют расположить зубья в разных плоскостях, что положительно влияет на качество распила.

1. Форма зубьев лобзика стандартизирована в зависимости от толщины исходного материала. Всего имеется 12 номеров — от №0, предназначенного для работы с очень тонкими материалами (толщиной 2,5 … 3 мм), до №12, позволяющего резать заготовки толщиной 15 … 20 мм. Зубы также можно различать по наклону и углу, а также по направлению. Наконец, для обрезки торцов заготовок пилы оснащены реверсивными зубьями, что уменьшает количество возможных сколов, неизбежных при работе с твердой древесиной.
2. В зависимости от взаимного расположения зубьев на основании различают прямые, дисковые и спиральные пилы по дереву. Назначение первого уже было описано выше. Разница между дисковыми и спиральными пилами заключается в том, что в дисковых пилах ряд зубьев расположен дискретно по всей длине инструмента, в то время как в спиральных пилах ряд зубьев непрерывен вдоль основания. Это влияет на технологию их использования: циркулярные пилы позволяют делать более глубокие пропилы, но больше нагружают руки пользователя, в то время как лобзик движется прямолинейно. Спиральные пилы режут древесину почти непрерывно, хотя и на меньшую глубину. Качество линии резки лучше.

1. В зависимости от материала различают пилы из легированной инструментальной стали, например, 12X или 4XS, и пилы из обычной углеродистой стали типа U7, но с алмазным покрытием рабочей поверхности. Пилы с покрытием из карбида вольфрама реже используются для обработки древесины: хотя они обладают повышенной твердостью, они очень чувствительны к изгибающим нагрузкам. Напильники с алмазным или твердосплавным покрытием стоят значительно дороже традиционных пил.

Модели

Для небольших работ мы рекомендуем ручной лобзик FIT школа 41030. Удобная деревянная ручка позволит вам контролировать процесс работы. Цена модели составляет около 250 рублей. Лобзик оснащен рамой и полотном из прочной стали, что гарантирует долгий срок службы.

Ручной лобзик STAYER MASTER стоимостью около 230 рублей изготовлен из оцинкованной стали, имеет удобную деревянную ручку и прочный корпус. Инструмент подходит для точной резки фигур.

Нужен ли вам дома лобзик?

Прежде чем купить подходящий инструмент, необходимо учесть несколько параметров. Среди них следует отметить:

• вес и мощность. Мощные инструменты тяжелы, что требует больших усилий во время работы. Для бытового использования достаточно лобзика бытового класса;
• цель. Если вам нужен инструмент, который облегчит ремонт, вам стоит купить электрический лобзик для домашнего использования. Покупка профессионального электрического лобзика будет целесообразной только при постоянном использовании, а стационарного — только для массового производства мебели;
• бренд. Имя производителя напрямую влияет на стоимость. Часто можно найти более дешевый вариант, который не будет уступать фирменному ни по качеству изготовления, ни по эксплуатационным характеристикам.

Также рекомендуем интересную статью о том, как выбрать лобзик, и рейтинг самых популярных лобзиков в этом году.

Электролобзик — незаменимый инструмент для каждого домовладельца. Его использование облегчит и ускорит строительные и ремонтные работы. Прочитав эту статью, разобравшись в их классификации и основных технических параметрах, каждому из вас будет проще выбрать подходящий инструмент.

Как выбрать правильный инструмент?

Чтобы сделать правильный выбор и купить ручной лобзик по дереву, необходимо обратить внимание на несколько вещей. Во-первых, следует обратить внимание на форму инструмента. Например, прямоугольный лобзик подходит для одних целей, а остроконечный — для других.

Вес инструмента также имеет большое значение. Работа с ручным лобзиком длительная и трудоемкая, и рука быстро устает. По этой причине рекомендуется выбирать легкие и удобные ручные лобзики с анатомическими ручками (контурно повторяющими форму вашей руки). Стоит отметить, что легкие устройства производятся зарубежными компаниями, в то время как российские компании делают упор на качество, что означает, что они имеют солидный вес.

У лобзиков разные рамки. Они могут быть изготовлены из алюминия, железа, стали и титана. Если вам нужен прочный инструмент, не стоит покупать устройство с алюминиевой рамой, так как прочность алюминия довольно низкая. Стальной или титановый вариант, безусловно, дороже, но вы получаете высокопрочное изделие, и лезвие не будет «проскакивать» при резке.

Обратите внимание на зажимы лобзика. Они доступны в различных формах:

• барабаны
• орехи.

Барабаны предпочтительнее, поскольку они гарантируют более комфортную работу с инструментом. Для замены лезвия не нужно брать с собой набор гаечных ключей. Просто открутите катушку и замените лезвие самостоятельно, без использования каких-либо других инструментов.

Производитель также играет важную роль. Не покупайте китайские ручные лобзики — они не внушают доверия и имеют очень короткий срок службы. Среди производителей с мировым именем следует отметить Stanley и Intertool, а также Mastertool и Topex. Такие компании производят не только лобзики, но и целый ряд других строительных и столярных инструментов.

Ручной лобзик идеально подходит для работы с тонкими досками и для выполнения мелких работ по дереву. Однако он не подходит для резки деталей толщиной до 40-50 мм.

СДЕЛАЙ САМ

Пазл можно сделать самостоятельно из имеющихся материалов. Вам понадобятся:

• Фанерная плита толщиной 10 мм;
• Фанерная плита толщиной 4 мм;
• Фанерная плита толщиной 2 мм;
• Гайки и болты;
• Электрическая дрель;
• долото;
• файл;
• абразивный материал (наждачная бумага).

В качестве основания используется штапик из 10-миллиметровой фанеры. Из второго куска 4-мм фанеры вырезается и устанавливается черновая ручка, которая приклеивается к каждой стороне вырезанных деталей. Это облегчит работу с лобзиком. После сборки лобзик и рукоятка тщательно обработаны напильником и зачищены.

Зажимы вырезаются из стального листа зубилом, а заусенцы удаляются напильником. Просверлите отверстия в крепежных элементах с помощью дрели. С помощью стамески сделайте насечки на внутренней стороне зажимов. В левом зажиме имеется резьба для винта. Прикрепите зажимные элементы к кронштейну. Левый зажим крепится с помощью болтов и гаек.

Лобзик для дерева

Технология работы с ручным лобзиком несложная, но довольно важна подготовительная работа, от которой зависит качество конечного продукта. Первое действие — закрепление полотна в лобзике. Для этого необходимо открутить зажимы снизу и сверху. Вставьте пильное полотно в эти зажимы так, чтобы зубья были направлены вниз от лобзика, и закрутите зажимы.

В качестве опоры можно использовать специальный столик, свободно установленный на рабочей поверхности. Зажимы должны быть закреплены так, чтобы паз и отверстие в столе выступали над рабочей зоной. Поместите распиливаемую деталь над отверстием и вставьте пилу в отверстие. В самом конце работы отшлифуйте заготовку наждачной бумагой.

Мастера различают три основных типа работы с лобзиком:

• криволинейное пиление. Лобзик нужно держать в одной руке, а пилку поместить на край разметки. Перемещайте лобзик вверх и вниз. В начале работы лобзиком слегка надавите на инструмент, но не переусердствуйте, иначе он может сломаться. При работе обязательно проверяйте разметку и поворачивайте инструмент в нужном направлении.
• распиловка. Если вы хотите сделать пропил внутри заготовки, необходимо просверлить отверстие диаметром 0,6 мм, вставить пильный диск и зажать его зажимами. Затем работайте как обычно.
• Создавайте прямые линии.

Как работает лобзик по дереву? Смотрите видео ниже.

Как вставить полотно лобзика в ручной лобзик?

Независимо от конструкции, все полотна для лобзиков имеют зажимную часть, гладкую, и рабочую часть, зубчатую, а длина получаемого полотна варьируется от 100 до 150 мм. Для зажима пильного диска обычно используются зажимные гайки или, реже, эксцентриковые рычаги. Пильный диск надвигается на оправки на противоположных сторонах изгиба, раздвигается, гайка навинчивается на резьбовую часть оправки и затягивается зажимным рычагом. Для особо тяжелых работ под барашковую гайку иногда рекомендуется устанавливать контргайку. При эксцентриковом рычажном зажиме лезвие устанавливается в установочные пазы, а рычаг прижимается к упору.

Каждый метод зажима имеет свои преимущества и ограничения. При длительной эксплуатации необходимо периодически подтягивать гайки шарниров, так как малейшее ослабление пилы создаст боковые силы, которые вызовут опасные напряжения изгиба в корпусе инструмента (помните, что сталь, и особенно твердые сплавы, из которых изготавливаются пилы, не очень пластичны!)

Когда пилка закреплена в штифтах, проверьте, что полукруглый конец хвостовика находится в правильной выемке дуги лобзика: если он не подходит, ослабьте гайки/рычаги, аккуратно выровняйте пилку в гнезде лобзика и снова закрепите ее. Стоит предупредить, что некоторые производители ручных лобзиков рекомендуют использовать только лобзики собственного производства.

Выбор ручного лобзика зависит от типа выполняемой работы, с учетом характера и толщины заготовок. Цена набора обычных лобзиков колеблется от 70…100 рублей для бытовых инструментов до 300…500 рублей. — Для импортных.

Рекомендации по выбору ручного лобзика

Мастера, которые давно занимаются резьбой по дереву ручным лобзиком, рекомендуют:

• Сначала прочно зафиксируйте заготовку в тисках так, чтобы она была полностью неподвижна.
• При пилении не оказывайте слишком сильного давления на заготовку. Если приложить слишком большое давление, пильный диск сломается, лист материала порвется и не будет пригоден для второй попытки. В то же время слишком слабое давление приведет к получению конечного продукта низкого качества. Поэтому старайтесь равномерно увеличивать давление от одного края к другому, постоянно поворачивая заготовку, чтобы распил был ровным.
• Выберите одно направление распиловки. Если вы только начинаете работать с этим инструментом, не следует вращать файл, так как есть вероятность повредить деталь и сам файл. Когда ваша рука станет более умелой, вы сможете слегка поворачивать рукоятку. Однако следите за тем, чтобы угол поворота не превышал 15 градусов.
• При продольном и поперечном распиливании стойте и работайте сверху вниз. Горизонтальное пиление вызывает коробление заготовки
• по форме заготовки, когда пила часто касается края заготовки и застревает, рекомендуется повернуть боковые тиски и уменьшить давление на пильный диск
• при выполнении выреза определенной формы в заготовке, чтобы не повредить кромку, необходимо просверлить отверстие в отмеченном месте электродрелью, чтобы туда можно было вставить пильный диск. Затем снимите пильное полотно с инструмента, вставьте его в отверстие и снова закрепите лобзик. После этого лобзик может спокойно выполнять резку
• Для того чтобы пилка не выпала из губок, необходимо периодически придерживать лобзик, поворачивая его рукоятку. Однако не переусердствуйте, так как он может сломаться. Если при затягивании напильника вы чувствуете, что он напряжен, и вам трудно повернуть ручку, вы все сделали правильно.
• При пилении по прямой линии выбирайте максимальное натяжение напильника на рукоятке инструмента. Для строгания деталей выбирайте меньшее натяжение.
• При создании сложных конструкций рисуйте эскиз на заготовке, чтобы избежать ошибок и создать максимально красивый объект.
